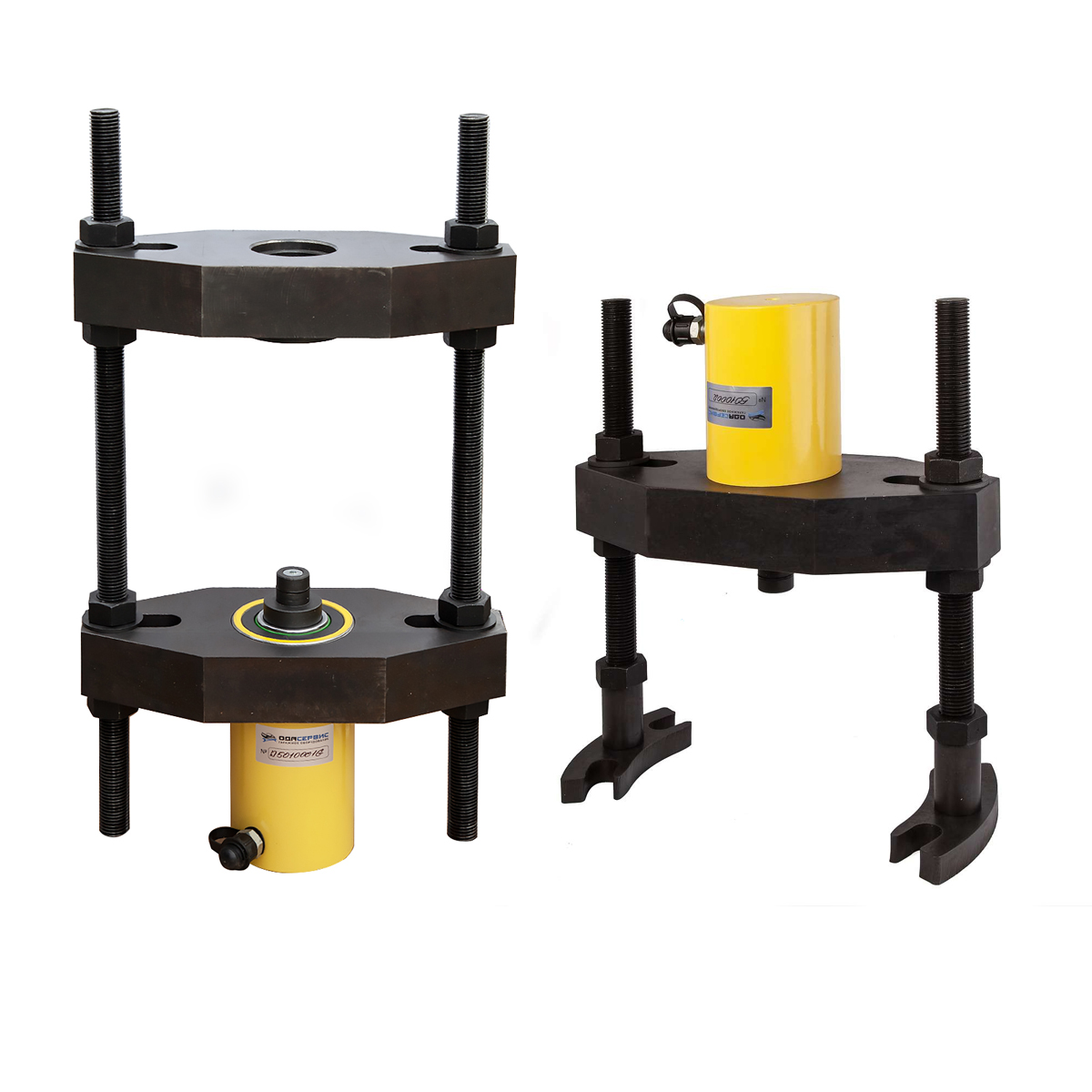

Универсальный гидравлический съемник ступиц и шкворней грузовиков 50 тонн ОДА Сервис ODA-DST5010G

Универсальный гидравлический съемник ступиц и шкворней грузовиков 50 тонн ОДА Сервис ODA-DST5010G - универсальный гидравлический комплект для ремонта ступичных и шкворневых узлов грузовых автомобилей, автобусов, прицепов, коммерческого и специального транспорта. Один инструмент выполняет две основные задачи: снимает колесные ступицы и выпрессовывает или запрессовывает шкворни поворотных цапф. Усилие гидроцилиндра достигает 50 тонн, а ход поршня составляет 150 мм. При работе со шкворнями переднюю балку не требуется снимать с автомобиля. Ступицы демонтируются без применения ударного инструмента - вместе с опорным блоком. Это позволяет сократить количество разборочных операций, снизить трудоемкость ремонта и избежать ударного воздействия на детали автомобиля. В комплект уже входит гидравлический насос с пневмоприводом, рукав высокого давления, пуансоны, упорные чашки и необходимая силовая оснастка. Назначение ODA-DST5010G применяется для: демонтажа колесных ступиц грузовых автомобилей, автобусов и прицепов снятия ступицы вместе с опорным блоком выпрессовки прикипевших и туго посаженных шкворней запрессовки новых шкворней поворотных цапф ремонта шкворневого узла без демонтажа передней балки обслуживания грузового, коммерческого и специального транспорта Применяемость В режиме съемника ступиц ODA-DST5010G предназначен как для ступиц с 10 шпильками (диаметр 335мм), так и для ступиц с 8 шпильками (275 мм). Межосевое расстояние шпилек съемника 250–350 мм. Европейские магистральные тягачи и шасси 4?2, 6?2, 6?4 (MAN, Volvo, Scania, DAF, Mercedes-Benz, Iveco, Renault и др.) Отечественные грузовики среднего и тяжёлого класса (КамАЗ, МАЗ, Урал и др.) Прицепы и полуприцепы на осях BPW, SAF, ROR и аналогичных с типовой ступицей Китайские тяжёлые грузовики Sinotruk HOWO (включая HOWO A7, SITRAK), Shacman, FAW (тяжёлые серии), Foton Auman, Dongfeng и др. Китайские оси/тележки прицепов, которые копируют BPW/Fuwa/SAF с 10-шпилечной ступицей 335мм других автомобилей с соответствующей конструкцией и посадочными размерами ступичного узла. В режиме выпрессовщика шкворней ODA-DST5010G предназначен для демонтажа и монтажа шкворня (стержень, соединяющий поворотную цапфу с балкой переднего моста) грузовых автомобилей, без демонтажа передней подвески автомобиля. Приспособление оснащено гидравлическим цилиндром с рабочим усилием 50 тонн. Расстояние между шпильками регулируется: по осям - от 250 до 350 мм; рабочее расстояние между шпильками - от 220 до 320 мм. Перед началом работ необходимо сопоставить размеры оборудования с геометрией конкретной ступицы, поворотной цапфы и передней балки. Особенности и преимущества Два инструмента в одном комплекте. ODA-DST5010G используется как съемник колесных ступиц и как гидравлический выпрессовщик шкворней Усилие до 50 тонн. Позволяет работать с туго посаженными и прикипевшими деталями грузового транспорта Ход поршня 150 мм. Обеспечивает необходимый рабочий диапазон при демонтаже ступиц и шкворней Ремонт без снятия передней балки. Уменьшается количество разборочных операций и сокращается время ремонта Работа без ударного инструмента. Не требуется выбивать ступицы и шкворни кувалдой. Регулируемое рабочее пространство. Расстояние между шпильками можно адаптировать под размеры обслуживаемого узла Пневмогидравлический насос в комплекте. Не требуется отдельно приобретать насос для приведения цилиндра в действие Быстроразъемное соединение. Рукав высокого давления подключается к гидроцилиндру вручную, без дополнительного инструмента Набор сменной оснастки. В комплект входят пять пуансонов и пять упорных чашек разных размеров Защита деталей при работе. Подходящий пуансон или упорная чашка помогает правильно передать усилие и не повредить резьбу и элементы цапфы Работа при отрицательной температуре. Допустимый диапазон эксплуатации составляет от ?15 до +40 °C Преимущества для автосервиса Использование ODA-DST5010G позволяет: выполнять две востребованные операции одним комплектом оборудования сократить трудозатраты при ремонте грузовой ходовой части уменьшить количество демонтируемых деталей отказаться от ударных способов снятия ступиц и шкворней повысить скорость обслуживания грузовых автомобилей и автобусов работать с разными типоразмерами узлов благодаря регулируемой конструкции и набору оснастки сократить время нахождения автомобиля в ремонтной зоне Важная особенность регулировки усилия Максимальное усилие 50 тонн допускается при симметричном расположении шпилек с расстоянием 250 мм по осям. При установке шпилек в положение с расстоянием 350 мм по осям усилие гидроцилиндра не должно превышать 25 тонн. Другие варианты расположения шпилек не допускаются. Технические характеристики Параметр: Значение Максимальное усилие гидроцилиндра: 50 тонн Ход поршня: 150 мм Максимальное рабочее давление: 70 МПа Объем гидроцилиндра: 1147 см? Расстояние между шпильками по осям: 250–350 мм Рабочее расстояние между шпильками: 220–320 мм Ширина суппорта: 170 мм Диаметр отверстия суппорта: 80 мм Длина силовых шпилек: 750 мм Посадочные размеры колесных шпилек: 8?275 и 10?335 мм Масса конфигурации для снятия ступиц: 52,5 кг Масса конфигурации для работы со шкворнями: 74 кг Общая масса нетто комплекта: 105 кг Масса брутто: 125 кг Габариты упаковки, Д?Ш?В: 850?700?450 мм Комплектация гидравлический цилиндр 50 тонн - 1 шт бабка съемника - 1 шт упорная тяга съемника - 2 шт гайки - 14 шт шайбы - 12 шт пуансоны разных размеров - 5 шт упорные чашки разных размеров - 5 шт сервисный ключ для гаек - 2 шт суппорт - 1 шт силовая шпилька - 2 шт упорная втулка - 1 шт гидравлический насос с пневмоприводом - 1 шт гидравлический шланг длиной 1,5 м - 1 шт инструкция по эксплуатации - 1 шт Обратите внимание: штатные колесные гайки автомобиля, используемые для крепления упорных тяг к ступице, в комплект поставки не входят. Гарантия и сервис Гарантия на комплект ODA-DST5010G составляет 12 месяцев с даты продажи. На гидравлический цилиндр и пневмогидравлический насос действует увеличенный гарантийный срок - 24 месяца.
