Описание

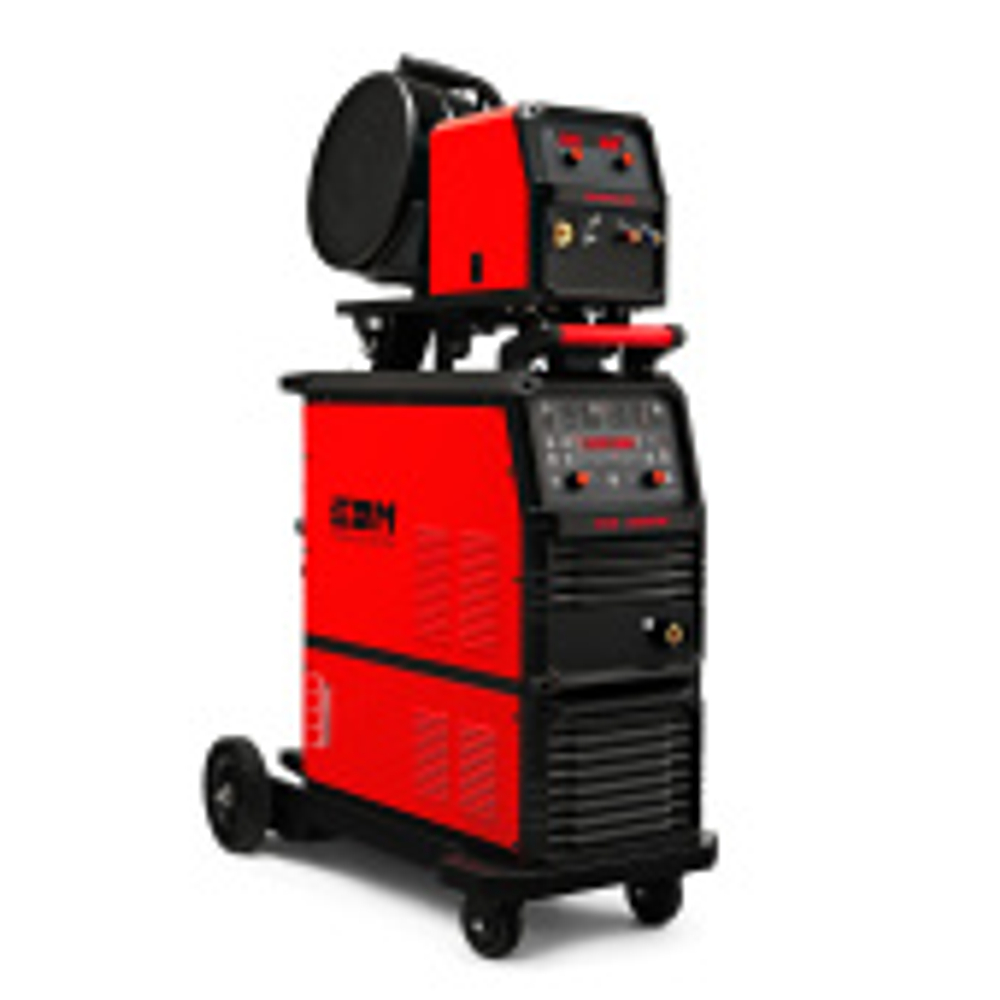

TWINPULSE 500 DW - это цифровой высокоскоростной импульсный сварочный полуавтомат с максимальным током 500А, питающийся от трехфазной сети 380В. Аппарат относится к промышленному сегменту, собран из комплектующих, устойчивых к износу и высоким длительным нагрузкам. Механизм подачи проволоки вынесен наружу и крепится сверху сварочного источника, поставляется в комплекте. Произведен по европейским стандартам качества и снабжен высокоинтеллектуальной экспертной системой SYN (синергетическое управление). Укомплектован встроенным блоком жидкостного охлаждения.
УНИВЕРСАЛЬНЫЙ СВАРОЧНЫЙ АППАРАТ
ОБЛАСТЬ ПРИМЕНЕНИЯ
УДОБСТВО В НАСТРОЙКЕ И РАБОТЕ
НАДЕЖНОСТЬ
ПОДАЮЩИЙ МЕХАНИЗМ
УНИВЕРСАЛЬНЫЙ СВАРОЧНЫЙ АППАРАТ
- Режимы сварки - MIG/MAG, MIG/MAG SYN, PULSE, DOUBLE PULSE, MMA DC.
- Сварочная проволока – стальная и нержавеющая, алюминиевая, CuSi и CuAl.
- Диаметр проволоки – от 0,8 до 1,6 мм.
- Режимы работы горелки – 2Т, 4Т, Специальный 4Т, SPOT (точечный).
ОБЛАСТЬ ПРИМЕНЕНИЯ
- Машиностроение
- Судостроение
- Вагоностроение
- Строительство
- Производство металлоконструкций
УДОБСТВО В НАСТРОЙКЕ И РАБОТЕ
- Ручное управление – скорость подачи проволоки и напряжение настраивается отдельно
- Синергетическое управление (SYN) – достаточно выбрать такие параметры, как свариваемый материал и диаметр проволоки, установить толщину материала (сварочный ток или скорость подачи) и TWINPULSE автоматически определит оптимальные параметры сварки и даст возможность их скорректировать при необходимости.
- Сохранение программ сварки - сохранение и вызов пользовательских программ сварки в одно касание для быстрой настройки аппарата под однотипные задачи.Выбор основного параметра для вывода на дисплей (скорость подачи проволоки, сварочный ток, толщина свариваемой детали).
- Лаконичный и удобный интерфейс – интуитивно понятная панель управления не перегружена лишней информацией, что позволяет быстро и точно настраивать аппарат исходя их привычек работы сварщика.Горелка с регулировкой параметров (опция) – сварочный полуавтомат можно укомплектовать горелкой дисплеем и модулем управления с возможностью изменения сварочных параметров с рукоятки.
НАДЕЖНОСТЬ
- Максимальная производительность - аппарат подготовлен и протестирован для высокопроизводительной сварки в тяжелых производственных условиях.
- Увеличенный ресурс расходных материалов - Блок водяного охлаждения (модель 500 DW) позволяет увеличить ресурс расходных материалов горелки при длительной работе на повышенных токах.
- Усиленный корпус – надежная цельнолитая рама с площадкой под баллон.
ПОДАЮЩИЙ МЕХАНИЗМ
|
|
ПАНЕЛЬ УПРАВЛЕНИЯ
ГОРЕЛКА
|
|
КОМПЛЕКТАЦИЯ
| Оборудование | Кол-во шт. |
| Горелка сварочная North SN 510S, 5 метров |
1 |
| Соединительный шланг-пакет, вода, 95мм2, 10 метров |
1 |
| Кабель обратный 1х70 мм2 с массовым зажимом, 2,5 метра |
1 |
| Ролик подающий под сталь 0,8-1,0 мм. |
2 |
| Ролик подающий под сталь 1,2-1,6 мм. |
2 |
| Ролик подающий под алюминий 1,0-1,2 мм. |
2 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр |
Значение |
|
|
TWINPULSE 500 D |
TWINPULSE 500 DW |
|
|
Номинальное входное напряжение, В |
380±10% 50 Гц 3 фазы |
|
|
Номинальная входная мощность, кВА |
24,4 |
|
|
Входной ток, А |
37 |
|
|
Продолжительность включения ПВ, % (40℃) |
60 |
|
|
Диапазон регулировки тока, А |
30 – 500 |
|
|
Напряжение холостого хода, В |
65 |
|
|
Коэффициент мощность |
≥0,93 |
|
|
КПД, % |
≥85 |
|
|
Диаметр сварочной проволоки, мм |
0,8 – 1,6 |
|
|
Расход газа, л/мин |
15 - 20 |
|
|
Степень защиты |
IP21 |
|
|
Класс изоляции |
F |
|
|
Габаритные размеры, мм. |
1030х550х850 |
1030х560х1100 |
|
Вес нетто, кг |
59 (источник) 22 (механизм подачи проволоки) |
74 (источник) 22 (механизм подачи проволоки) |
БЛОК ВОДЯНОГО ОХЛАЖДЕНИЯ
| Производительность | 10 л/мин |
|
Напор |
36 м |
|
Объем резервуара |
8 литров |
|
Потребляемая мощность |
0,16 кВт |
Характеристики
Бренд
ЕВМ
Цвет
red
Степень защиты
IP21
Напряжение холостого хода, В
65
Артикул
1507117
Масса, кг
96
Диаметр проволоки, мм
0,8-1,6
Серия
TWINPULSE
Напряжение питания, В
380
Сварочный ток, А
500
Габаритные размеры ДхШхВ
1030х560х1100
