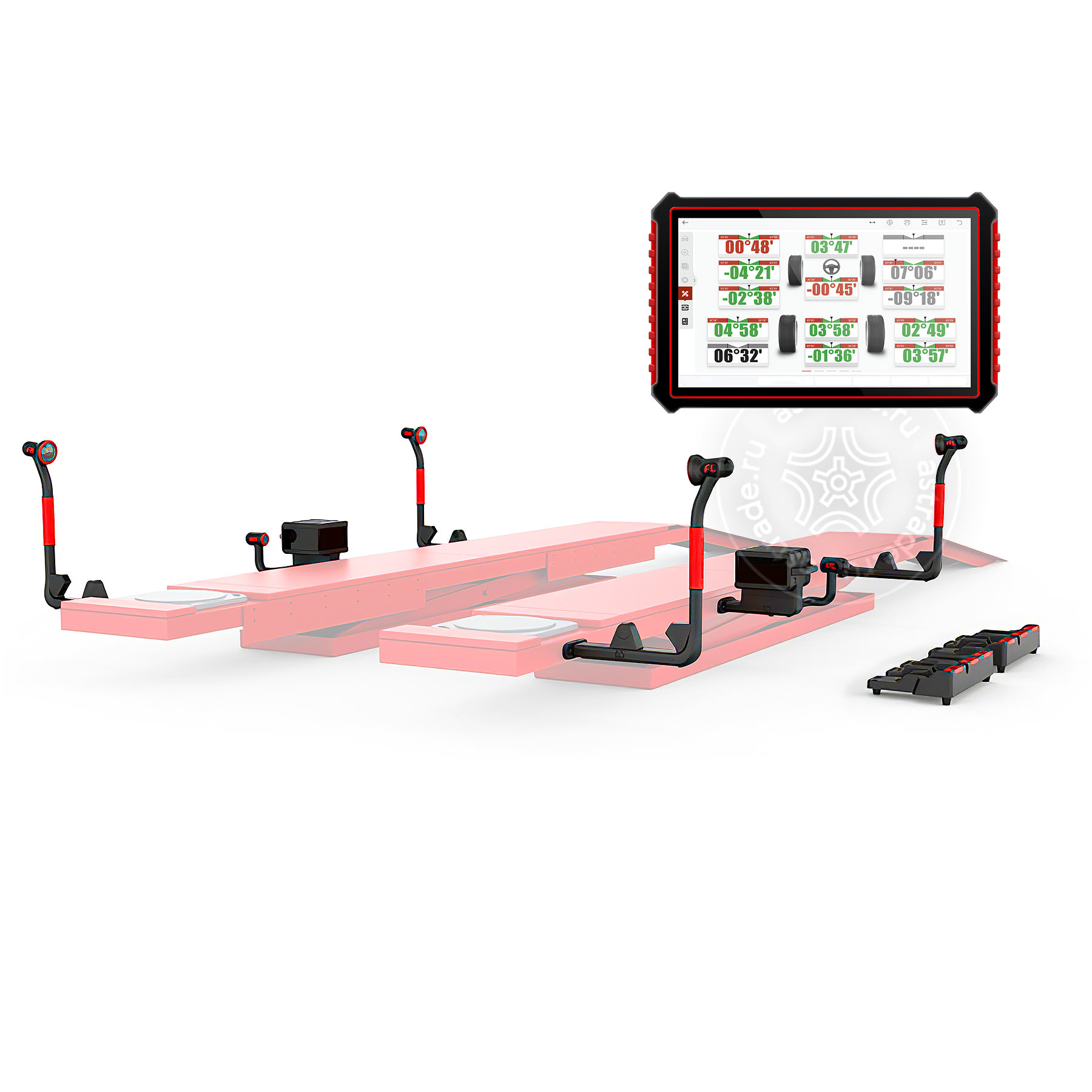

Launch WA913 – мобильный бесконтактный стенд развала-схождения, использующий технологию распознавания изображений и трехмерных измерений для диагностики углов установки колес транспортных средств.
Особенности
Бесконтактная технология — не требует установки зажимов и мишеней. Полностью исключает повреждение колёсных дисков.
Надежная магнитная конструкция — готов к работе сразу после распаковки, не требует сборки или подключения проводов. Не нуждается в калибровке при установке.
Простота и эффективность — не требует прокатки автомобиля. Мгновенное измерение после заезда авто.
Совместимость с различными платформами — работает с ножничными и четырёхстоечными подъёмниками.
Интеграция с интеллектуальным мобильным терминалом ST13 — отображает процесс диагностики и результаты на ударопрочном удобном планшете.
Оснащён высокоёмкостной батареей — полностью автономная работа повышает безопасность и удобство.
|
Функции |
Описание |
|
|
Измерение развала-схождения на четырех колесах |
Поддерживает стандартный и быстрый режимы
измерений. Измеряет ключевые параметры:
схождение, развал, кастер, угол наклона шкворня и
угол увода. Дополнительные измерения: база колес,
колея, смещение оси, вылет колеса, диагонали,
центральное смещение и др. |
? |
|
База данных моделей автомобилей |
Содержит данные по
геометрии колес для 50,000+ моделей по всему миру
с возможностью пользовательских настроек. |
? |
|
Беспроводное соединение терминала |
Данные измерений передаются беспроводным способом и синхронизируются с интеллектуальным терминалом связи ST13 для отображения процесса регулировки развала-схождения на четырех колесах. |
? |
|
Отчет о тестировании |
Формирует профессиональные отчеты с
возможностью сравнения данных до и после
регулировки, а также экспорта результатов.. |
? |
|
Совместимость |
Может использоваться на четырехстоечных и ножничных подъемниках. Работа на подъемниках с интегрированным ножничным подъемником второго уровня – в зависимости от модели подъемника. |
? |
|
Зарядная база |
Комплектуется двумя зарядными
базами для одновременного хранения и подзарядки
оборудования. |
? |
Характеристики
| Колесная база | 2150~3700mm | Колея | 1430~1900mm | Диаметр колеса | 590~880mm | Ширина шины | 165~325mm |
| Точность и диапазон измерений | Диапазон измерений | Погрешность измерений | |||||
| Общее схождение | ±20° | ±0.08° | |||||
| Схождение | ?10° | +0.04° | |||||
| Развал | ±10° | ±0.04° | |||||
| Кастер | ±20° | +0.1° | |||||
| Угол наклона поворотного кулака | ?20° | +0.1° | |||||
| Угол тяги | ?5° | ±0.04° | |||||
| Угол стреловидности | ?5° | ±0.04° | |||||
| Смещение оси | / | ?2mm | |||||
| Смещение колеса | / | ?2mm | |||||
| Колея колес | 1900mm | ?2mm | |||||
| Колесная база | 3700mm | ?2mm | |||||
