Описание
Launch Smartlink C HD - новый диагностический модуль для работы с тяжелыми транспортными средствами, такими как: грузовики, автобусы, спецтехника, прицепы и т.п. По функциональной части, модуль Smartlink C HD полностью повторяет HD BOX и имеет такие отличия, как поддержка современных протоколов CANBus, CAN FD, DoIP, J2534, удаленную диагностику Smartlink и более мощную аппаратную начинку.
Функциональные возможности модуля Smartlink-C HD
- Полноценная диагностика грузовых автомобилей с аккумуляторами 12 В или 24 В
- Автоматическое считывание VIN номера “VIN scan”
- Чтение и стирание кодов неисправностей систем
- Чтение, вывод и распечатка текущих данных как в цифровом, так и в графическом виде
- Адаптация и кодирование блоков управления
- Активация исполнительных механизмов
- Сервисные функции и калибровки
- Поддержка протоколов: CANBus, CAN FD, DoIP и J2534
- Удаленная диагностика
- Интеллектуальная диагностика
- Удаленная диагностика Smartlink
- Поддержка базы данных X431-Fix (Haynes Pro) для быстрого решения проблем (опция)
Преимущества и особенности модуля Smartlink C-HD

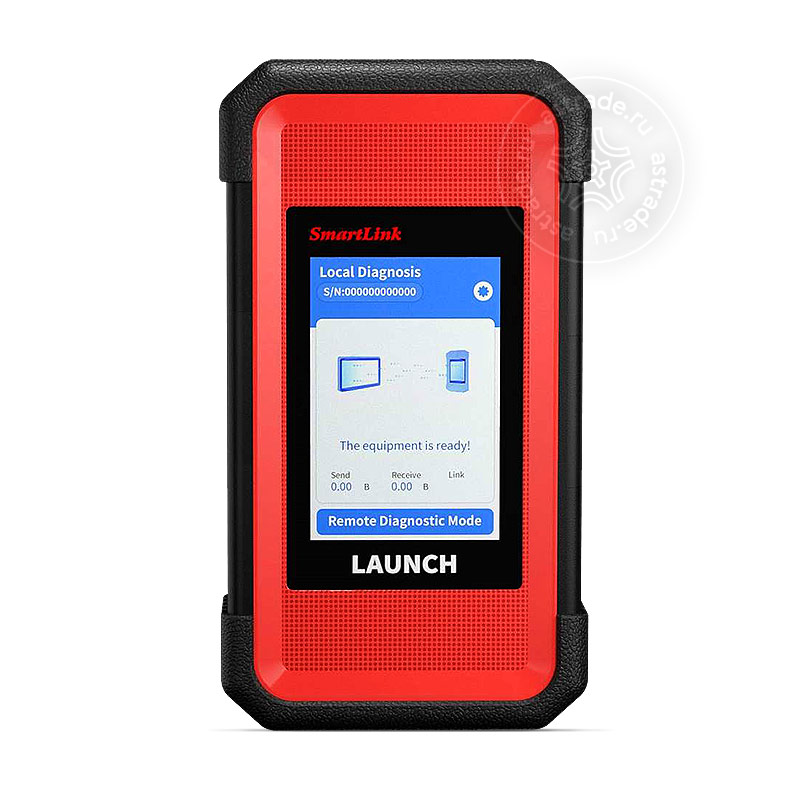

- Визуальный интерфейс обеспечивает более удобное управление
- Мощная аппаратная начинка дает высокую скорость передачи данных, быструю и стабильную работу
- Поддерживает протокол J2534 для работы с разным OEM ПО
- Удаленная диагностика Smartlink - умное соединение для удаленного решения задач диагностики любой сложности

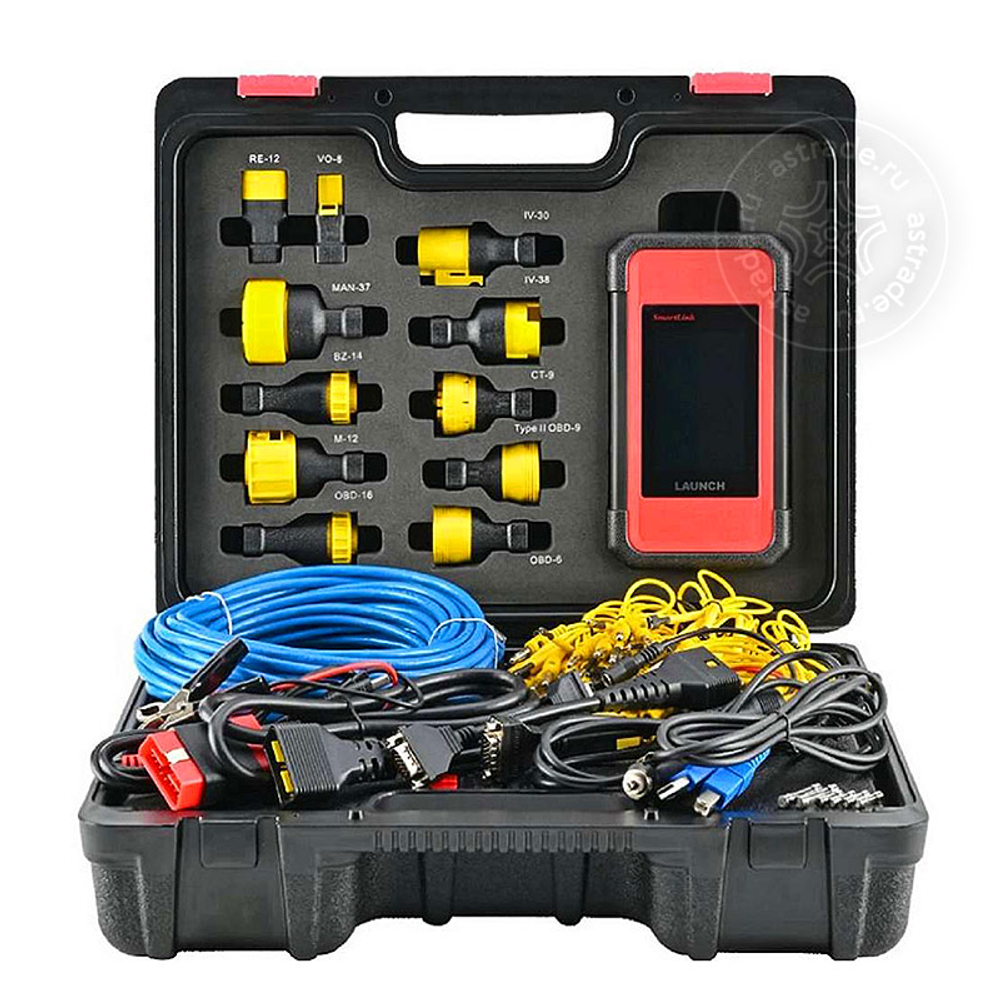

Комплектация
- Модуль Smartlink C HD
- Главный кабель
- Lan кабель
- USB-B - USB кабель
- Кабель питания от прикуривателя автомобиля
- Кабель питания от АКБ
- Диагностический адаптер BENZ-14 pin
- Диагностический адаптер CAT-9 pin
- Универсальный кабель Jumper 10
- Диагностический адаптер MAN-12 pin
- Диагностический адаптер MAN-37 pin
- Диагностический адаптер OBD-6 pin
- Диагностический адаптер OBD-9 pin
- Диагностический адаптер OBD-16 pin
- Диагностический адаптер RENAULT-12 pin
- Диагностический адаптер VOLVO-8 pin
- Диагностический адаптер IVECO-30 pin
- Диагностический адаптер IVECO-38 pin
- Диагностический кабель HYUNDAI-16 pin
- Диагностический адаптер MITSUBISHI-12+6 pin

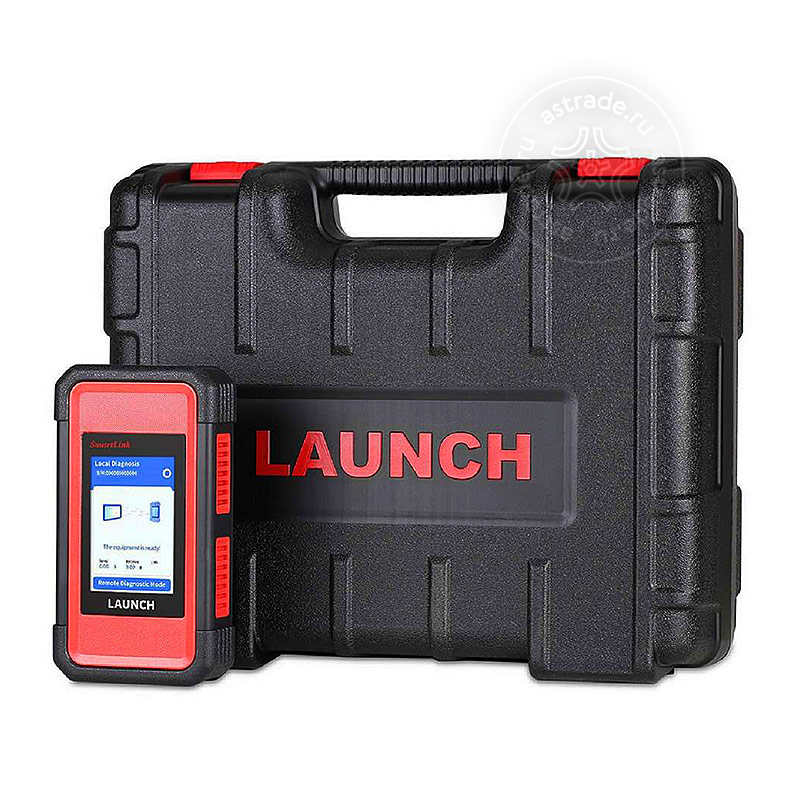

- Кейс
Сравнительные характеристики диагностических модулей Launch HD
 Smartlink C HD |
 HD box 3.0 |
|
| Количество марок в комплекте | 107 | 107 |
| Подписка ПО | 1 год, без блокировки после окончания | 1 год, без блокировки после окончания |
| Гарантийный срок | 2 года | 2 года |
| Базовые функции | ||
| Индентификация ECU | ✓ | ✓ |
| Автоопределение VIN (VIN scan) | ✓ | ✓ |
| Чтение/стирание DTC | ✓ | ✓ |
| Чтение снимка параметров | ✓ | ✓ |
| Чтение текущих параметров | ✓ | ✓ |
| Активация исполнит. механизмов | ✓ | ✓ |
| Интеллектуальная диагностика | ✓ | ✓ |
| Удаленная диагностика | ✓ | ✓ |
| Специальные функции | ||
| Адаптация | ✓ | ✓ |
| Кодирование | ✓ | ✓ |
| Протокол CANBus |
✓ |
|
| Протокол CAN FD |
✓ |
|
| Протокол DoIP |
✓ |
|
| Протокол J-2534 |
✓ |
|
| Удаленная диагностика SmartLink |
✓ |
|
| X-431 Fix (Haynes Pro) | Опция | Опция |
|
Smartlink C HD |
HD box 3.0 |
|
| Отдельные сервисные программы и калибровки | ||
| Количество программ в комплекте | 27 | 27 |
| Обнуление сервисного интервала замены масла | ✓ | ✓ |
| Тест эффективности SCR/NOx | ✓ | ✓ |
| Сброс/подтверждение технического обслуживания | ✓ | ✓ |
| Регулировка кол-ва впрыска | ✓ | ✓ |
| Сброс замены сажевого фильтра | ✓ | ✓ |
| Кодирование форсунок | ✓ | ✓ |
| Сброс прокачки клапана ограничения давления | ✓ | ✓ |
| Сброс AdBlue | ✓ | ✓ |
| Сброс данных о поездке | ✓ | ✓ |
| Установка и калибровка электронного привода VGT | ✓ | ✓ |
| Регенерация сажевого фильтра DPF | ✓ | ✓ |
| Проверка эффективности системы SCR в режиме парковки | ✓ | ✓ |
| Сброс фильтра накопленных частиц DPF | ✓ | ✓ |
| Регулировка холостого хода | ✓ | ✓ |
| Регулировка ограничения скорости | ✓ | ✓ |
| Калибровка круиз-контроля | ✓ | ✓ |
| Калибровка системы остановки холостого хода | ✓ | ✓ |
| Калибровка привода отбора мощности PTO | ✓ | ✓ |
| Калибровка переключателя уровня охл. жидкости | ✓ | ✓ |
| Регулировка выпускного тормозного клапана | ✓ | ✓ |
| Регулировка подогрева всасываемого воздуха | ✓ | ✓ |
| Калибровка регулятора скорости | ✓ | ✓ |
| Кондиционер | ✓ | ✓ |
| Калибровка датчика давления масла | ✓ | ✓ |
| Электронный вентилятор с датчиком давления | ✓ | ✓ |
| ABS | ✓ | ✓ |
| АКПП | ✓ | ✓ |
|
Smartlink C HD |
HD box 3.0 |
|
| Технические характеристики | ||
| Процессор | Cortex-A7+Cortex-M7 | 120MHz |
| Операционная система | Linux |
|
| Оперативная / Постоянная память |
256M/8GB |
/3GB |

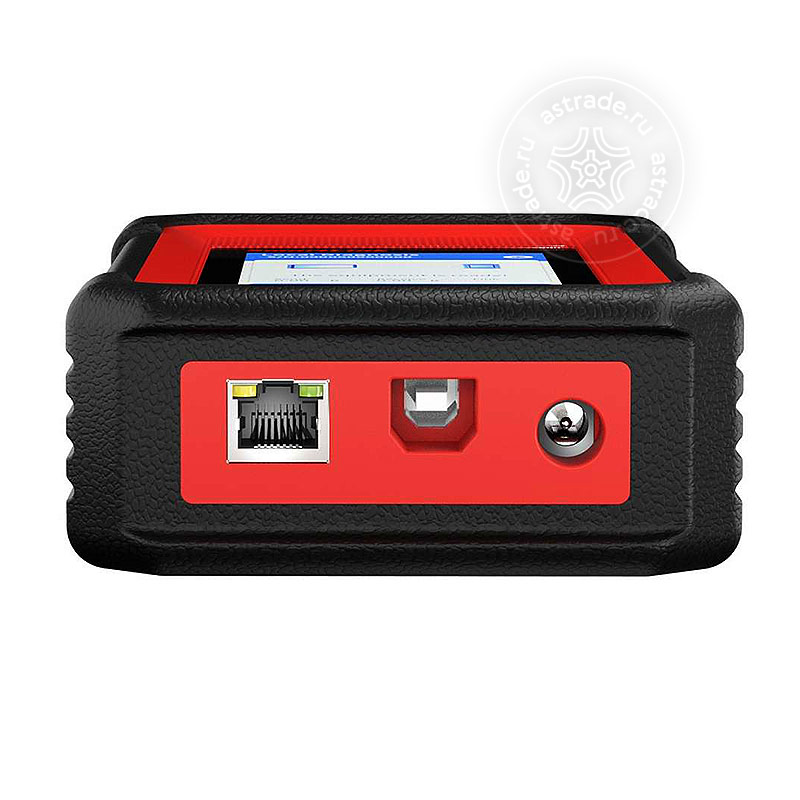

| Типы подключения | Dual WiFi (2.4 и 5ГГц), Bluetooth, USB, Ethernet |
WiFi, Bluetooth, USB, Etherne |
| Экран | Цветной, 320*480 |
|
| Пыле и влагозащита |
|
IP54 |
| Энергопотребление | 6 w | 2 w |
| Рабочая температура | 0- 50℃ | -10-55℃ |
| Входное напряжение | 9 – 36 V | 9 – 36 V |
| Габариты | 200х110х47 мм | 204х110х45 мм |
|
Smartlink C HD |
HD box 3.0 |
|
| Комплектация | ||
| Кол-во марок | 107 | 107 |
| Главный кабель | ✓ | ✓ |
| Блок питания | ✓ | ✓ |
| Кабель питания от батареи | ✓ | ✓ |
| Кабель питания от прикуривателя | ✓ | ✓ |
| Кабель USB-USB | ✓ | ✓ |
| Кабель LAN | ✓ | |
| Кабель USB-MicroUSB |
|
✓ |
| Адаптер BENZ-14 |
✓ |
✓ |
| Адаптер CAT-9 | ✓ | ✓ |
| Адаптер HYUNDAI-16 |
✓ |
✓ |
| Адаптер IVECO-30 |
✓ |
✓ |
| Адаптер IVECO-38 |
✓ |
✓ |
| Адаптер MAN-12 |
✓ |
✓ |
| Адаптер MAN-37 |
✓ |
✓ |
| Адаптер MITSUBISHI-HYUNDAI-12+16 |
✓ |
✓ |
| Адаптер OBD-6 |
✓ |
✓ |
| Адаптер OBD 9 | ✓ | ✓ |
| Адаптер OBD16 |
✓ |
✓ |
| Адаптер RENAULT-12 |
✓ |
✓ |
| Адаптер VOLVO-8 |
✓ |
✓ |
| Универсальный адаптер JUMPER 10 | ✓ | |
| Адаптер ISUZU-3 | ✓ | |
| Адаптер DONGFENG-16 | ✓ | |
Характеристики
Бренд
LAUNCH CIS
