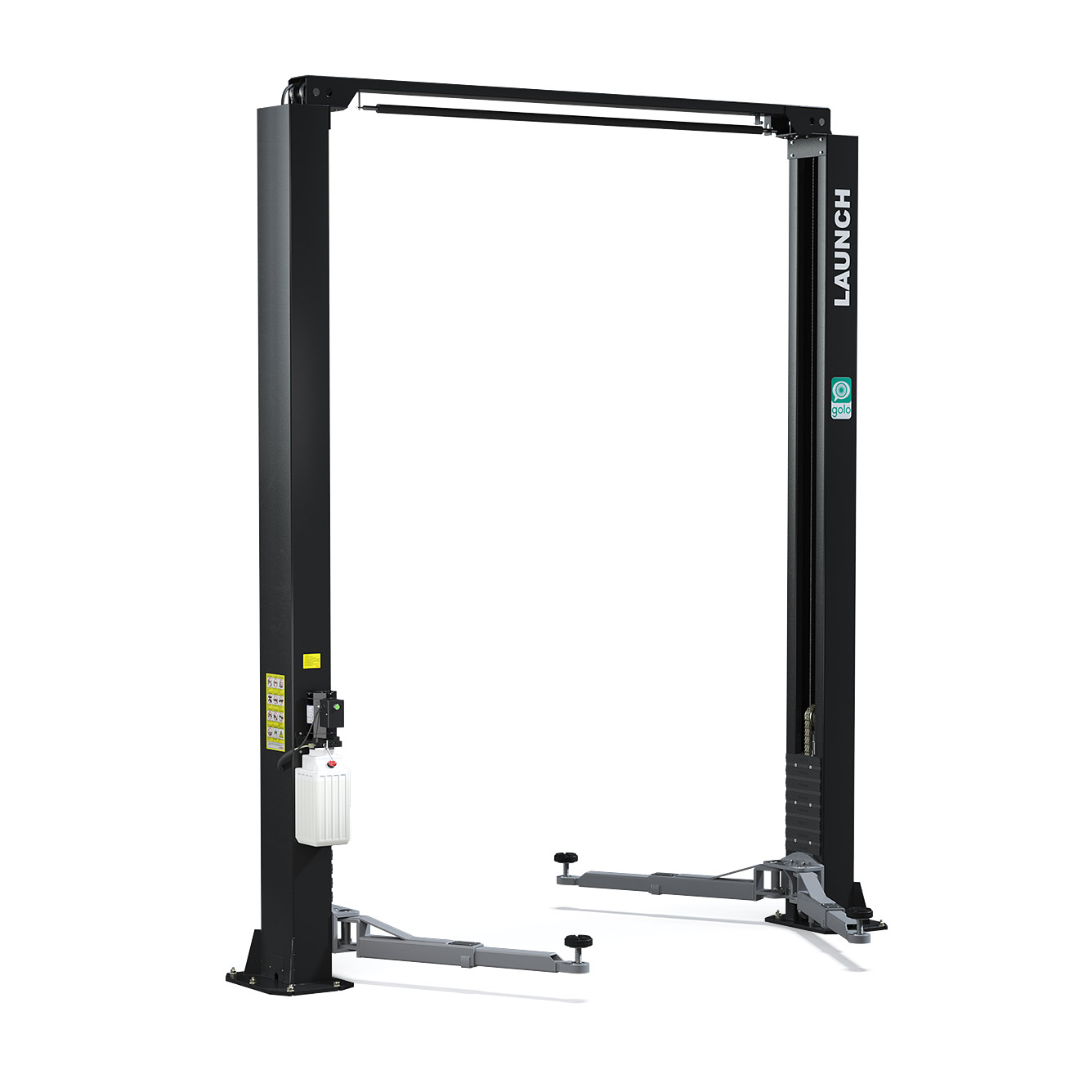

Двухстоечный электрогидравлический подъемник Launch ECO TLT-240SC с верхней синхронизацией, грузоподъемностью 4 тонны (европейская сертификация CE). Цвет – черный. Подходит для обслуживания легковых автомобилей, SUV и стандартных микроавтобусов. Простое и надежное управление стопорами (раздельное, тросами на каретках). Усиленная конструкция элементов подъемника, шкивы увеличенного диаметра. Толщина металла профиля стойки – 5 мм. Высота подхвата от 110 мм (двухсекционная винтовая регулировка для увеличения высоты подхвата). Максимальная высота подъема – до 1920 мм.
Конфигурация лап по умолчанию: лапы — 2-секционные с диапазоном 800—1200 мм. Опционально могут быть установлены лапы в другой конфигурации.
Технические характеристики
|
Грузоподъёмность: |
4 тонны (CE-сертификация) |
|
Высота подъёма: |
1850 мм |
|
Время подъёма на максимальную высоту: |
≤ 50 сек |
|
Время опускания: |
20—40 сек (регулируется) |
|
Ширина проёма для проезда а/м: |
2486 мм |
|
Минимальная высота подхватов от пола: |
110 мм |
|
Габаритные размеры: |
высота: 3840 мм, ширина: 3420 мм |
|
Уровень шума: |
до 80 dB |
|
Рабочее давление компрессора: |
18 MПa |
|
Параметры электродвигателя: |
трехфазный - 380V/50Hz 2.2кВт |
Размеры
При симметричной установке
При асимметричной установке
Установочные размеры
Симметричная установка
Комплектация
|
Стойка подъемника ведущая |
1 шт. |
|
Стойка подъемника ведомая |
1 шт. |
|
Гидростанция |
1 шт. |
|
Двойной трап |
1 шт. |
|
Двухсекционные лапы |
4 шт. |
|
Троса синхронизации |
2 шт. |
|
Комплект защиты стоек (резиновая накладка) |
2 шт. |
|
Комплект крепежа и фитингов |
1 шт. |
|
Электропроводка и гидравлические шланги и фитинги |
1 шт. |
Увеличенные габариты опорной платформы
А также наличие верхней планки синхронизации — обеспечивают абсолютную жесткость подъемника Лаунч и уменьшают нагрузку на фундамент.
Конфигурация по умолчанию:
Конфигурация лап - 2-секционные с диапазоном 800—1200 мм.
Увеличенная толщина лап
Обеспечивает устойчивую фиксацию автомобиля.
ECO – модификация бестселлера – модели TLT-240SC:
Удобство и безопасность работы
Подъемники Launch позволяют обслуживать все популярные конфигурации автомобилей — от малолитражных машин А-класса до микроавтобусов (соответственно тоннажу и развесовке автомобиля).
Высота подъема автомобиля – 1850 мм (без учёта проставок-удлинителей подхвата) – обеспечивает удобство работы мастера при выполнении любых задач.
Усиленный профиль каретки
Равномерно распределяет нагрузку и обеспечивает жесткость опорной системы лап.
Увеличенные шкивы
Шкивы имеют увеличенный диаметр и ширину (20 x 115 мм), что значительно продлевает срок службы тросов;
Резиновые накладки на каретки для защиты дверей автомобиля — без острых краев и по всей высоте каретки.
Возможность доустановки опции — проставок-удлинителей для рамных автомобилей.
Надежные тросы
В подъемниках Лаунч используются стальные тросы увеличенного диаметра (9 мм) с высококачественным гальваническим покрытием, препятствующим коррозии.
Увеличенные шкивы
Шкивы имеют увеличенный диаметр и ширину, что значительно продлевает срок службы тросов.
Точность сборки и простота обслуживания
- Выверенные и повторно очищенные резьбовые отверстия после цикла покраски.
- Геометрическое соответствие документации (точное изготовление всех элементов, включая размеры защитные кожухи синхронизационного трапа, и соответствующее расположение мест креплений элементов подъемника)
- Полный комплект необходимого крепежа для сборки подъемника, включая комплект крепежных анкеров и металлические проставочные пластины для нивелировки стоек.
- Направляющие пластины каретки изготовлены из высокопрочного полиамида, гарантирующего длительный срок службы. Разборная конструкция каретки значительно упрощает профилактические работы по обслуживанию механизма или замене пластин (нет необходимости разбирать подъемник и ронять стойки)
- Защитный кожух наружных элементов магистрали гидравлики
Опции:
- Комплект удлинителей для подъема рамных автомобилей (высота 60 мм / 90 мм/ 125 мм / 140 мм)
- П-образные подхваты (площадки с бортами) для работы с рамными автомобилями
- Подъемные лапы в различных конфигурациях (2-секционная 800∼1200 мм (для модели ECO TLT-240SC), усиленная 3-секционная 600∼1105 мм, усиленная удлиненная 2-секционная 980∼1570 мм, усиленная сверхдлинная 3-секционная 950∼1800 мм.)
- Карманы для документов (магнитные или на двустороннем скотче)
