Описание

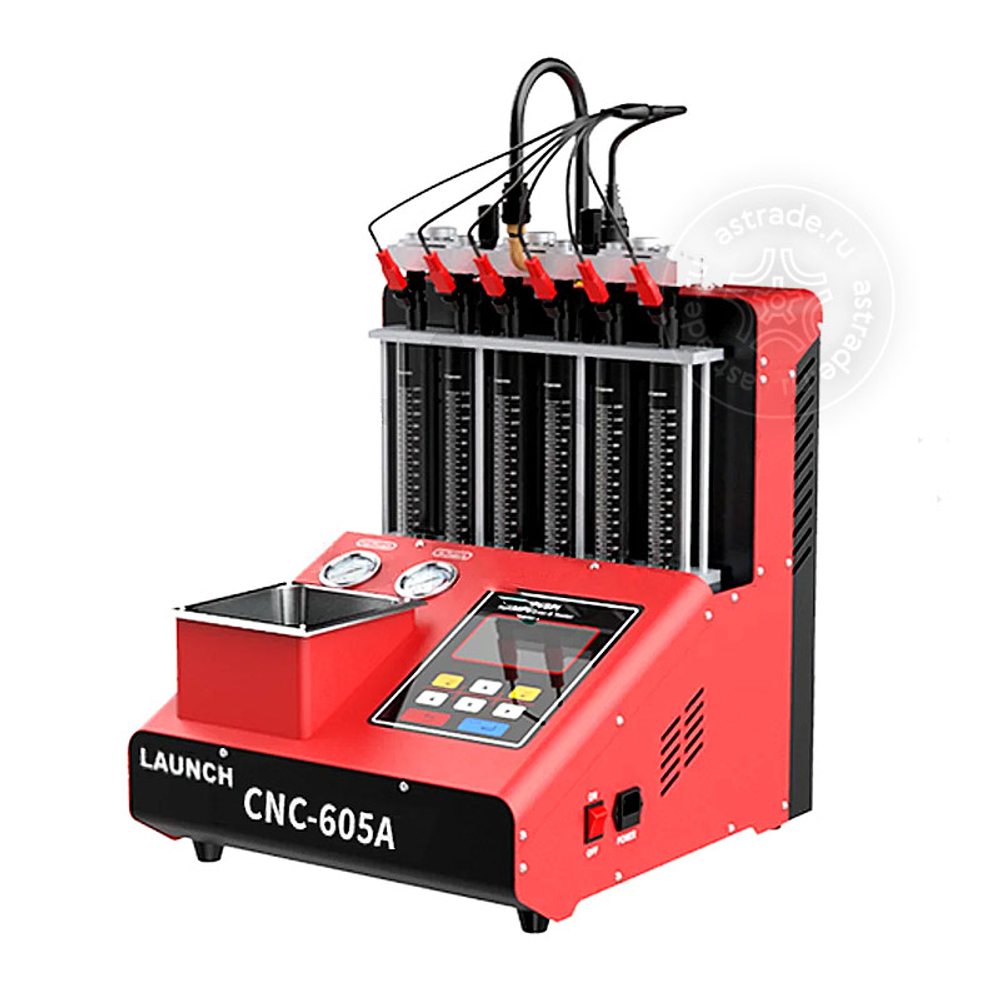

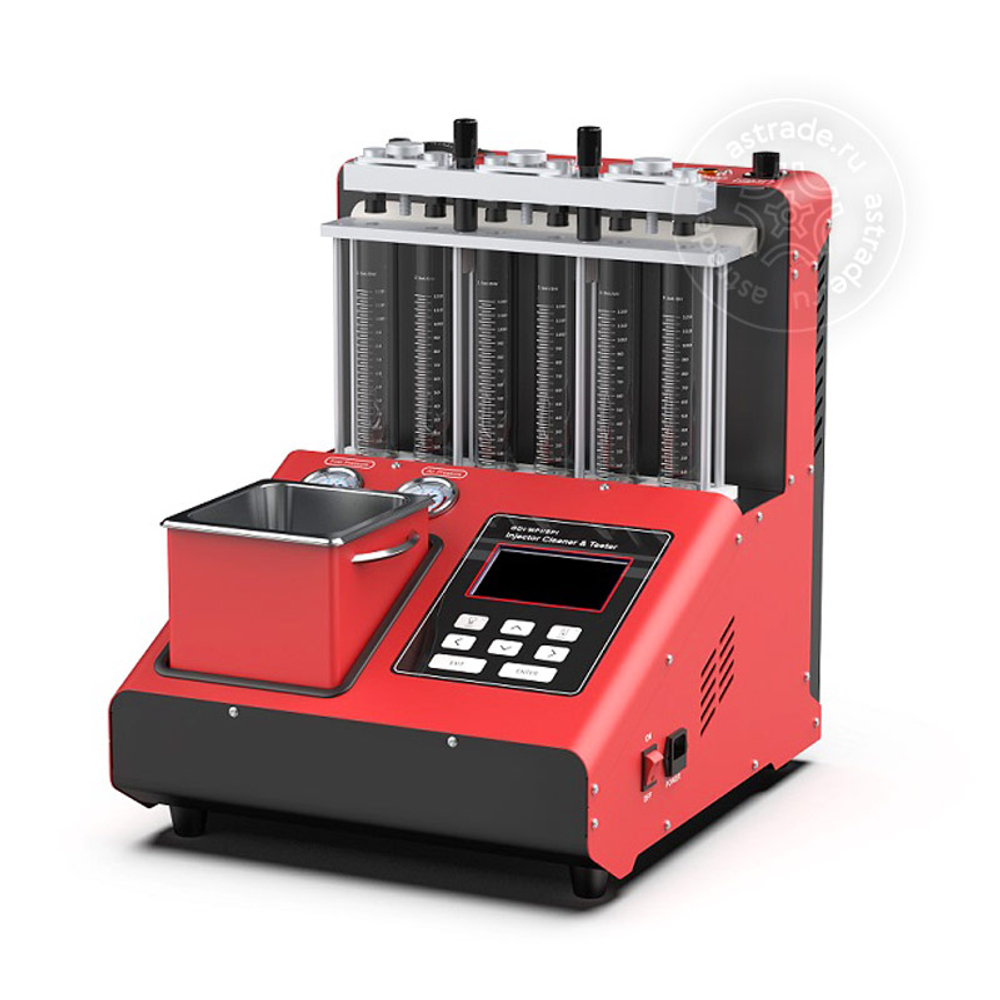

Launch CNC 605A GDI - новая модель в линейке стендов для тестирования и ультразвуковой очистки бензиновых форсунок, в том числе форсунок типа GDI и FSI, от компании Launch. CNC 605A LNC-104 соединил в себе все самое лучшее от своих предшественников. Стенд позволит выявить и устранить практически все неисправности форсунок, связанные с загрязнением и отложениями. С его помощью вы сможете смоделировать работу форсунок на автомобиле, проверить их герметичность и многое другое. Отличительной чертой стенда является тестирование форсунок типа GDI, FSI и т.п.
Особенности применения стенда Launch CNC-605A GDI
- Предназначена для тестирования и очистки расширенного ряда инжекторов легковых автомобилей
- FSI (Fuel Stratified Injection) VW Audi
- JTS (Jet Thrust Stoichiometric) Alfa Romeo
- HPI (Hight Pressure Injection) BMW
- Ecotec GM Vauxhall Opel
- CGI (Charge Gasoline Injection) Benz
- DISI (Direct Injection Spark Ignition) Ford/Mazda
- GDI (Gasoline Direct Injection) Mitsubishi Peugeot Citroen Hyundai Volvo
- Тестирует и очищает до 6 форсунок одновременно
- Меню полностью на русском языке
- Моделирует реальные параметры работы двигателя
- Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки
- Автоматически сбрасывает давления по окончании работы станции

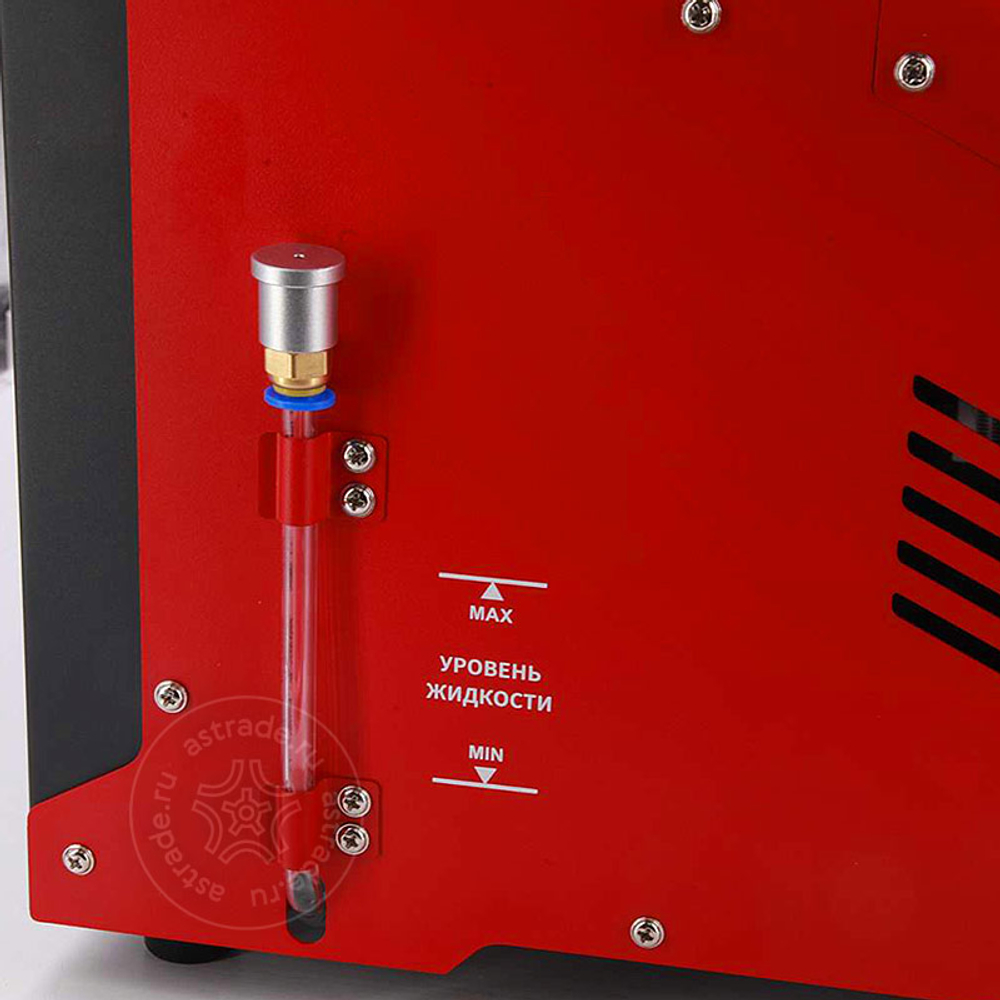

- Для удобства предусмотрена люминесцентная подсветка мерных колб
- После каждого цикла происходит автоматический слив тестовой жидкости
- В базовом комплекте - адаптеры для тестирования форсунок с верхней подачей топлива
- Имитация динамических режимов работы двигателя
- Автоматический сброс давления по завершении работы станции
Функциональные возможности стенда Launch CNC 605 A GDI
- Тест на равномерность и проверку формы факела распыла (моделирование работы двигателя)
- Тест герметичности (гидроплотности)
- Тест производительности
- Автоматический режим тестирования
- Тестирование и очистка дополнительно с сжатым воздухом
- Ультразвуковая очистка
- Очистка форсунок без снятия с транспортного средства
Преимущества стенда для тестирования форсунок Launch CNC-605 A GDI
- Максимальное рабочее давление до 10 бар
- Влагозащитная и бензостойкая панель управления лишенная механической части
- Быстросъемная ванна для удобства использования и экономии места
- Колбы из ударопрочного стекла
- Гарантия 2 года

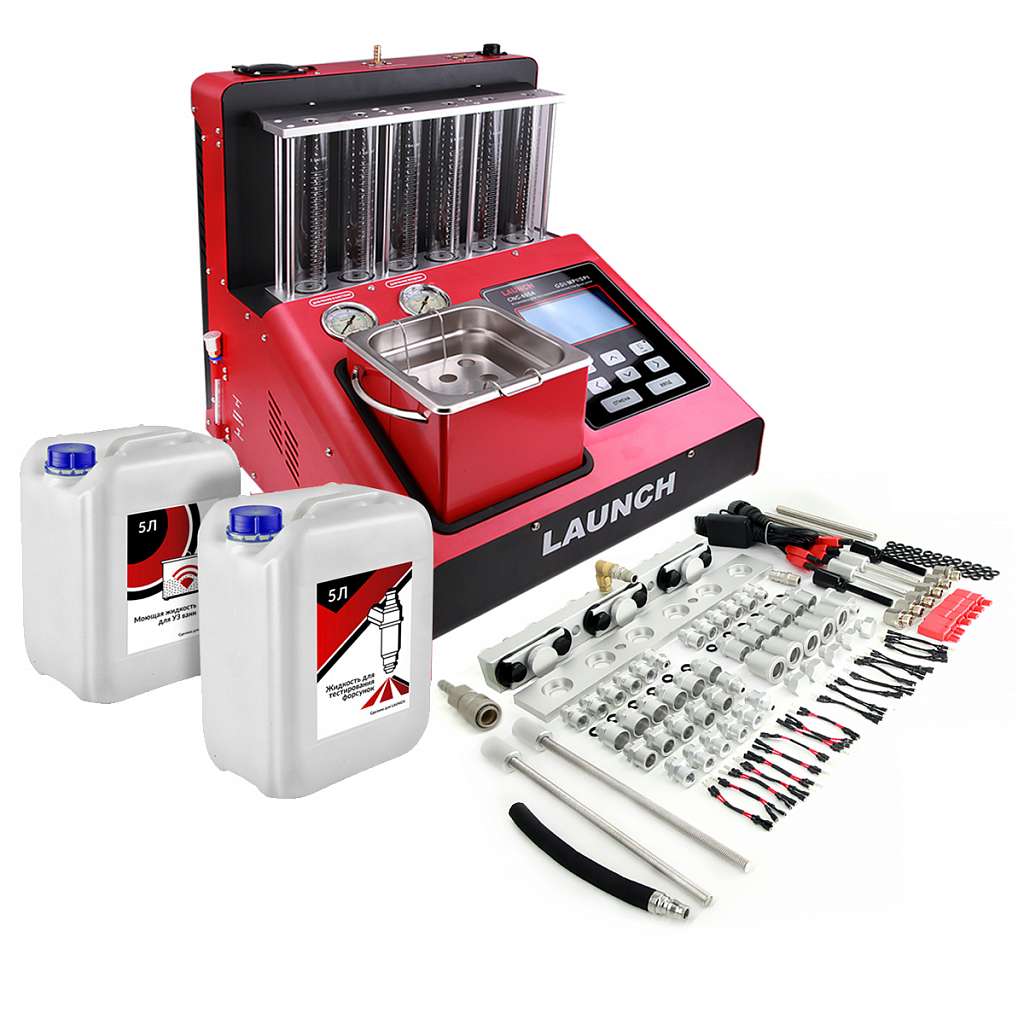

Комплектация стенда для тестирования форсунок Launch CNC 605-A GDI
- Стенд Launch CNC 605A GDI со съемной УЗ ванной
- Моющая жидкость для УЗ ванн 5 л
- Жидкость для тестирования форсунок 5 л
- Топливная рампа
- Прижимная планка
- Шланг подачи жидкости в топливную рампу
- Шланг для ввода стенда в эксплуатацию и слива ж-ти из системы
- Винтовые прессы 1 и 2
- Шпилька регулировочная 160 мм
- Шпильки регулировочные 250 мм
- Разъемы для подключения форсунок, тип Buick
- Импульсный кабель для подключения форсунок
- Переходник для разъема форсунки (6 шт.)
- Переходники для подключения к форсункам (6 шт.)
- Адаптер для форсунок с верхней подачей топлива, ?13,5 мм
- Адаптер для форсунок с верхней подачей топлива, ?12,5 мм
- Адаптер для форсунок с верхн. подачей топлива, ?10.5 мм
- Адаптер для форсунок с верхн. подачей топлива, крупная резьба
- Адаптер для форсунок с верхн. подачей топлива, мелкая резьба
- Адаптер с гайкой для форсунок с верхн. подачей топлива, М12х1.5
- Адаптер для форсунок GDI, ?16 мм
- Адаптер для форсунок GDI, ?17.5 мм
- Адаптер для обратной промывки форсунок с верхней подачей, ?16,2мм
- Заглушки для распределителя топлива
- Уплотнительное кольцо O-ring (?7,1*2.65) (35 шт.)
- Адаптер для подключения сжатого воздуха Мама елочка
- Адаптер для подключения подачи воздуха Папа
- Кабель питания
- Кейс для хранения аксессуаров
Технические характеристики
| Питание | ~ 110/220 В |
| Потребляемая мощность | 350 Вт |
| Мощность УЗ излучателя ванны | 60 Вт |
| Давление тестирующей жидкости | 0.01 - 1 МПа |
| Точность установки давления жидкости | 0.002 МПа |
| Давление воздуха | 0.5 - 0.8 МПа |
| Точность установки давления воздуха | Зависит от источника воздуха |
| Диапазон числа оборотов | 10 - 9990 об/мин |
| Точность установки числа оборотов | 100 об/мин |
| Частотный диапазон (кол-во импульсов вкл. форсунок) | 1 - 9999 1/с |
| Длительность импульса включения форсунок | 0,5 - 25 мс (шаг 0.1 мс) |
| Таймер | 1 - 30 мин |
| Рабочий объем | 3000 мл |
| Габаритные размеры | 454 x 480 x 575 мм |
| Вес | 18.5 кг |
Габариты упаковки
| Модель | CNC-605А |
|---|---|
| Размеры ДхШхВ, мм | 545 x 480 x 575 |
| Вес брутто, кг | 23.5 |
| Вес, нетто | 18.5 |
Технические характеристики и отличия установок для очистки форсунок Launch CNC
Launch CNC-603A NEW
|
Launch CNC-605A GDI
|
|
| Покрытие | ||
| Поддерживаемые типы форсунок | SPI, MPI |
SPI, MPI, GDI, FSI, JTS, CGI, HPi, Ecotec, DISI, TSI, TFSI, IDE |
| Функции | ||
| Тест на равномерность | ✓ | ✓ |
| Тест формы факела распыла | ✓ | ✓ |
| Тест производительности | ✓ |
✓ |
| Тест герметичности (гидроплотности) | ✓ | ✓ |
| Усиленный режим тестирования и очистки с помощью сжатого воздуха | ✓ | |
| УЗ очистка | ✓ | ✓ |
| Промывка на автомобиле | Опция | Опция |
| Технические характеристики | ||
| Количество диагностируемых форсунок | До 6 одновременно | До 6 одновременно |
| Материал колб | Ударопрочное стекло | Ударопрочное стекло |
| Материал корпуса | Металл | Металл |
| Дисплей | Цветной ЖК | Цветной ЖК |
| Язык меню | Русский | Русский |
| УЗ ванна | Быстросъемная ванна | Быстросъемная ванна |
| Питание | 220-230 В, 50/60 Гц, 1.5A max | 220-230 В, 50/60 Гц, 1.5A max |
| Потребляемая мощность | 300 Вт | 350 Вт |
| Мощность УЗВ | 100 Вт | 100 Вт |
| Имитация числа оборотов в минуту | 10~9990 об./мин. | 10~9990 об./мин. |
| Точность установки числа оборотов | Шаг: 10 об./мин. | Шаг: 10 об./мин. |
| Ширина импульса | 0,5-25 мс, с шагом 0,1 мс | 0,5-25 мс, с шагом 0,1 мс |
| Временной диапазон | 1-9999 секунд | 1-9999 секунд |
| Давление тестирующей жидкости | 0 - 6 Бар | 0 - 10 Бар |
| Давление воздуха |
|
5 - 8 Бар |
| Точность установки давления | 0,4 Бар | 0,2 Бар |
| Объем топливного бака | 2,5 л | 3 л |
| Размеры | 396 x 380 x 446 мм | 454 x 480 x 575 мм |
| Вес | 12 кг | 18,5 кг |
