Описание

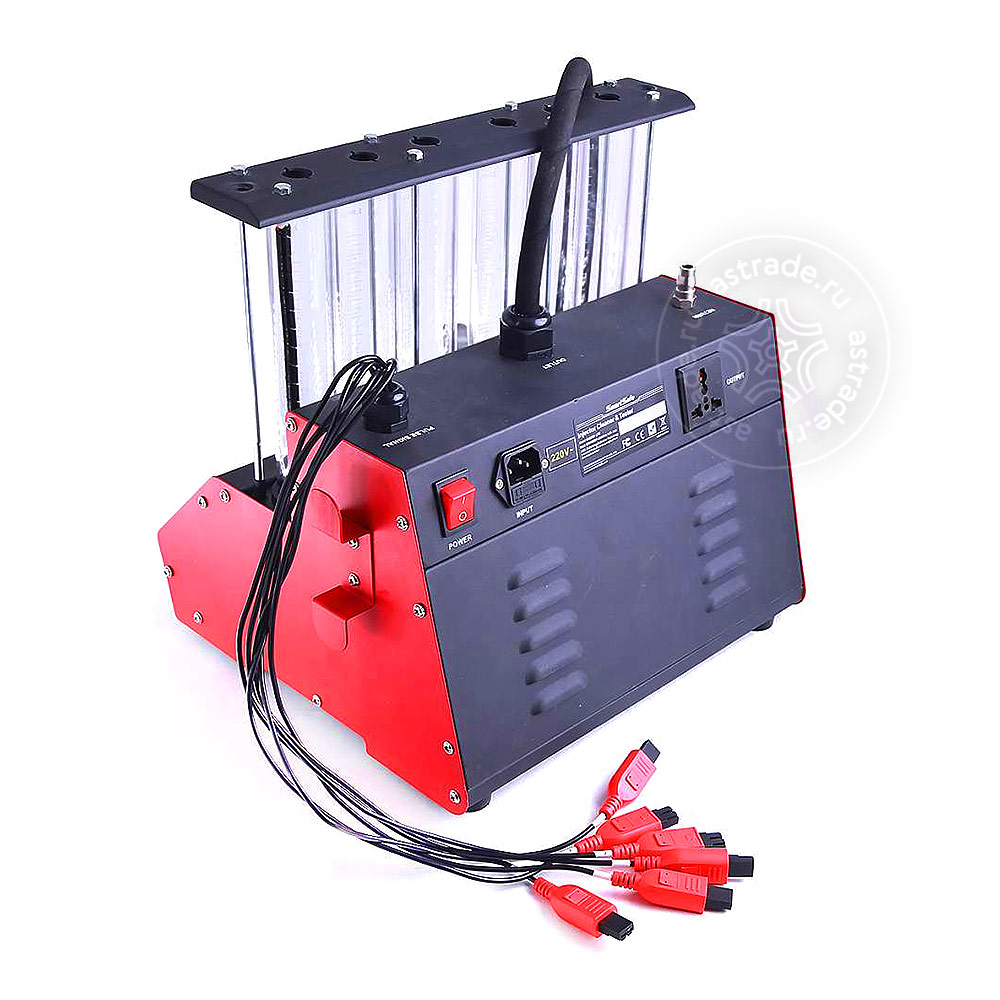

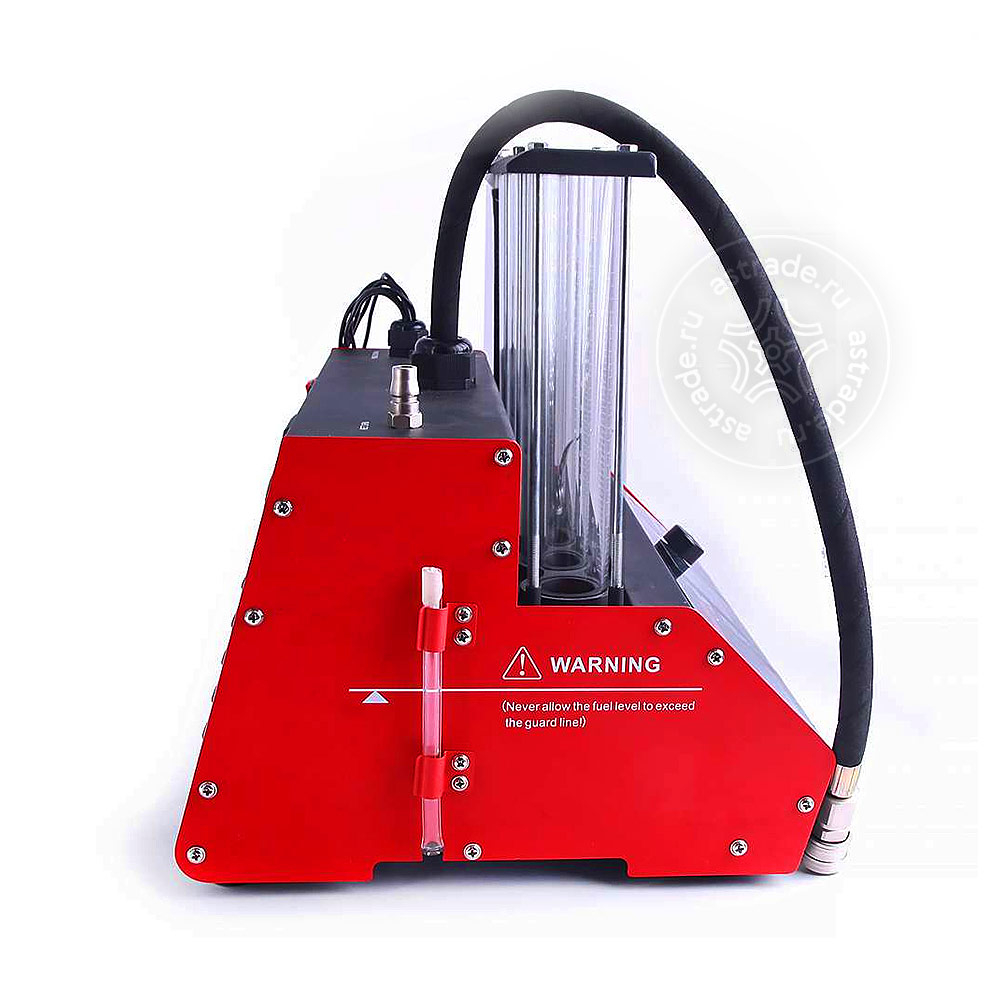

Launch CNC-604 - новинка 2024, облегченная версия стенда для тестирования и ультразвуковой очистки форсунок CNC-603A. Отличительной чертой CNC-604 являются малые габариты, отдельно стоящая ультразвуковая ванна и ручной слив жидкости. По режимам работы и комплектации стенд идентичен 603A.

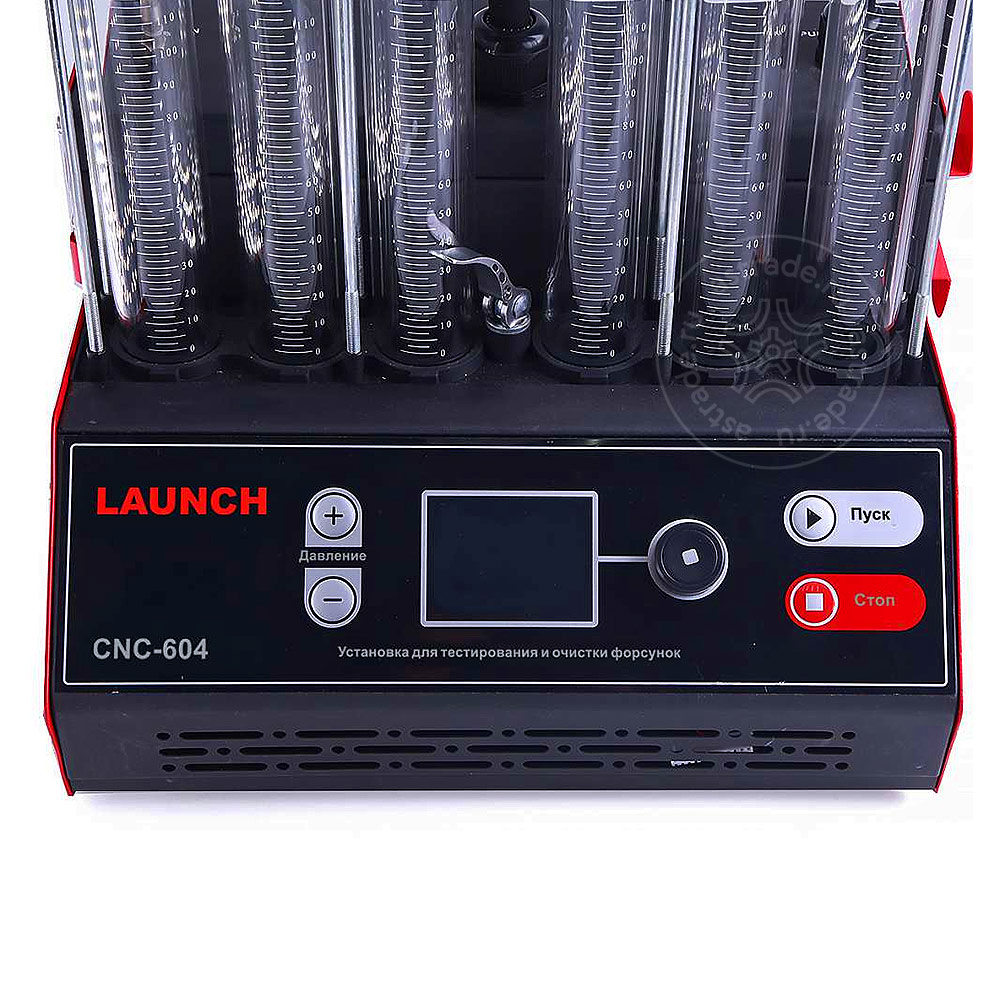

Стенд Launch CNC-604 предназначен для работы с бензиновыми форсунками с верхней подачей топлива. Передняя панель влагозащищенная. Удобный цифровой цветной дисплей делает работу еще более комфортной.
Особенности Launch CNC604
- Тестирует и очищает до 6 форсунок одновременно
- Моделирует реальные параметры работы двигателя
- Автоматически управляет током, зависит от сопротивления обмотки, не нужно задавать рабочее напряжение форсунки
- Для удобства предусмотрена подсветка мерных колб
- В базовом комплекте - адаптеры для тестирования
- Имитация динамических режимов работы двигателя
Функциональные возможности Launch CNC 604
- Автоматический режим тестирования
- Тест впрыскиваемого потока
- Тест на равномерность
- Тестирование герметичности топливных линий с помощью манометра
- Ультразвуковая очистка
- Тест факела распыла форсунки

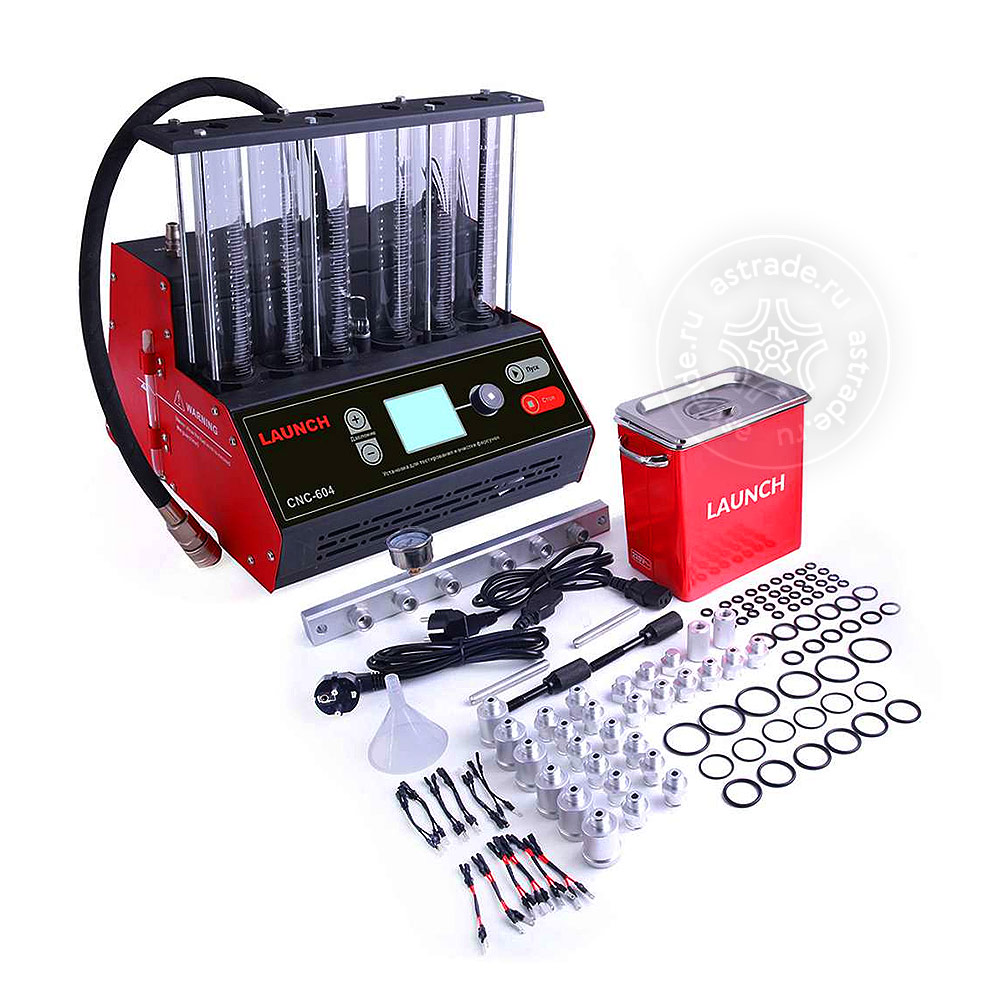

Комплектация
- Стенд Launch CNC-604

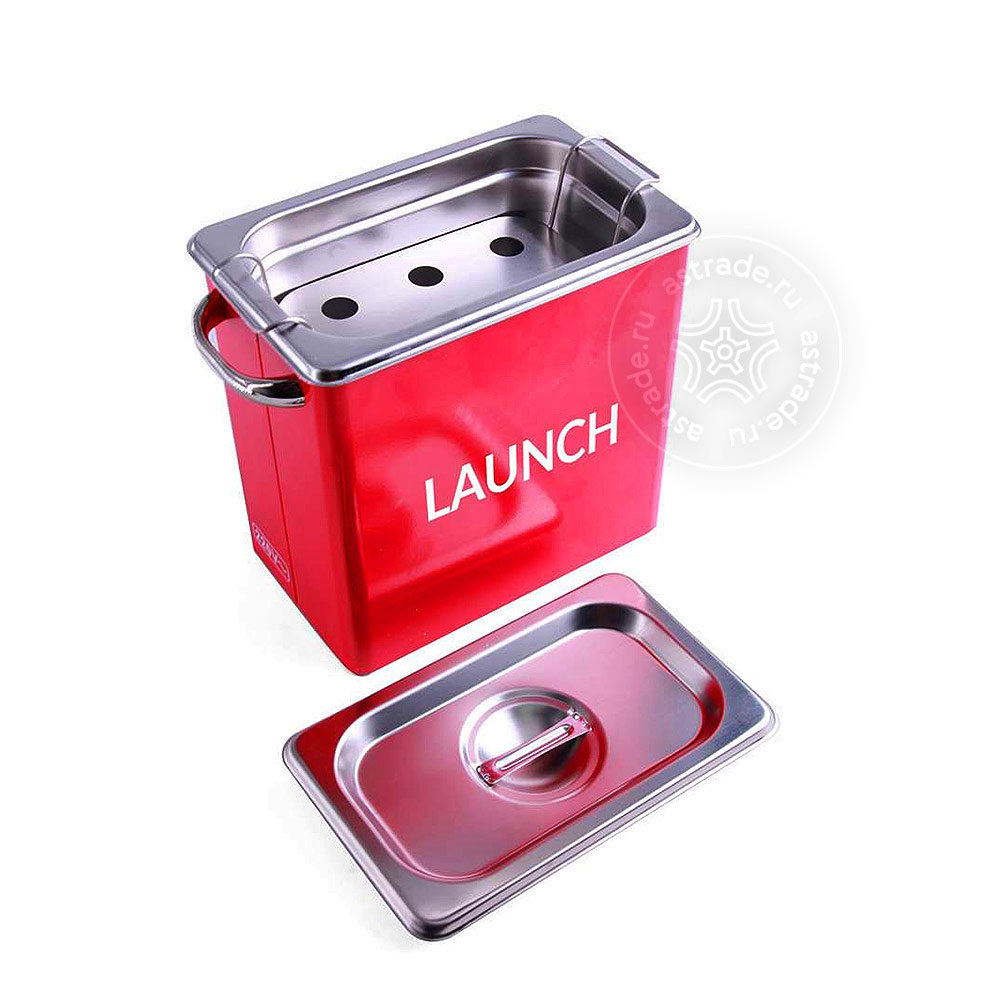

- УЗ ванна
- Топливная рампа с манометром
- Винтовой пресс 1
- Винтовой пресс 2
- Адаптер для обратной промывки форсунок с верхней подачей, d=16,2мм (6 шт.)
- Адаптер для форсунок с верхней подачей топлива, d=13,5мм (6 шт.)
- Адаптер для форсунок с верхней подачей топлива, d=10,5мм (6 шт.)
- Адаптер для форсунок с верхней подачей топлива, крупная резьба (6 шт.)
- Адаптер для форсунок с верхней подачей топлива, мелкая резьба (6 шт.)
- Заглушка (5 шт.)
- Уплотнительное кольцо O-ring (?32.5*2.65) (6 шт.)
- Уплотнительное кольцо O-ring (?23.6*1.8) (6 шт.)
- Уплотнительное кольцо O-ring (?23.6*2.65) (6 шт.)
- Уплотнительное кольцо O-ring (?20*2.65) (6 шт.)
- Уплотнительное кольцо O-ring (?15*2.65) (6 шт.)
- Уплотнительное кольцо O-ring (?7.1*2.65) (35 шт.)
- Переходники для разъема форсунок тип 1 (6 шт)
- Переходники для разъема форсунок тип 2 (6 шт)
- Воронка
- Кабель питания 2 шт
Технические характеристики и отличия установок для очистки форсунок Launch CNC
| Launch CNC-604 | Launch CNC-603A NEW | Launch-CNC-605A GDI | |
| Покрытие | |||
| Поддерживаемые типы форсунок | SPI, MPI | SPI, MPI | С сопротивлением от 1 до 20 Oм: SPI, MPI, GDI, FSI, JTS, CGI, HPi, Ecotec, DISI, TSI, TFSI, IDE (кроме пьезофорсунок) |
| Функции | |||
| Тест на равномерность | + | + | + |
| Тест формы факела распыла | + | + | + |
| Тест производительности | + | + |
+ |
| Тест герметичности (гидроплотности) | + | + | + |
| Тест на пневмоплотность (с помощью сжатого воздуха) | + | ||
| Усиленный режим тестирования и очистки с помощью сжатого воздуха |
|
+ | |
| УЗ очистка | + | + | + |
| Технические характеристики | |||
| Количество диагностируемых форсунок | До 6 одновременно | До 6 одновременно |
До 6 одновременно |
| Материал колб | Ударопрочное стекло | Ударопрочное стекло | Ударопрочное стекло |
| Материал корпуса | Металл | Металл | Металл |
| Дисплей | Цветной ЖК | Цветной ЖК | Цветной ЖК |
| Язык меню | Русский | Русский | Русский |
| УЗ ванна | Отдельно стоящая | Быстросъемная ванна | Быстросъемная ванна |
| Количество диагностируемых форсунок | До 6 одновременно | До 6 одновременно |
До 6 одновременно |
| Слив | Ручной | Автоматический | Автоматический |
| Потребляемая мощность | 240 Вт | 300 Вт | 350 Вт |
| Мощность УЗВ | 50 Вт | 100 Вт | 100 Вт |
| Имитация числа оборотов в минуту | 10~9990 об./мин. | 10~9990 об./мин. | 10~9990 об./мин. |
| Точность установки числа оборотов | Шаг: 10 об./мин. | Шаг: 10 об./мин. | Шаг: 10 об./мин. |
| Ширина импульса | 0,5-25 мс, с шагом 0,1 мс | 0,5-25 мс, с шагом 0,1 мс | 0,5-25 мс, с шагом 0,1 мс |
| Временной диапазон | 1-9999 секунд | 1-9999 секунд | 1-9999 секунд |
| Давление тестирующей жидкости | 0 - 6 Бар | 0 - 6 Бар | 0 - 10 Бар |
| Давление воздуха |
|
5 - 8 Бар | |
| Точность установки давления | 0,4 Бар | 0,4 Бар | 0,2 Бар |
| Объем топливного бака | 2 л | 2,5 л | 3 л |
| Размеры | 352x305x345 мм | 396 x 380 x 446 мм | 454 x 480 x 575 мм |
| Вес | 10,5 кг | 12 кг | 18,5 кг |
