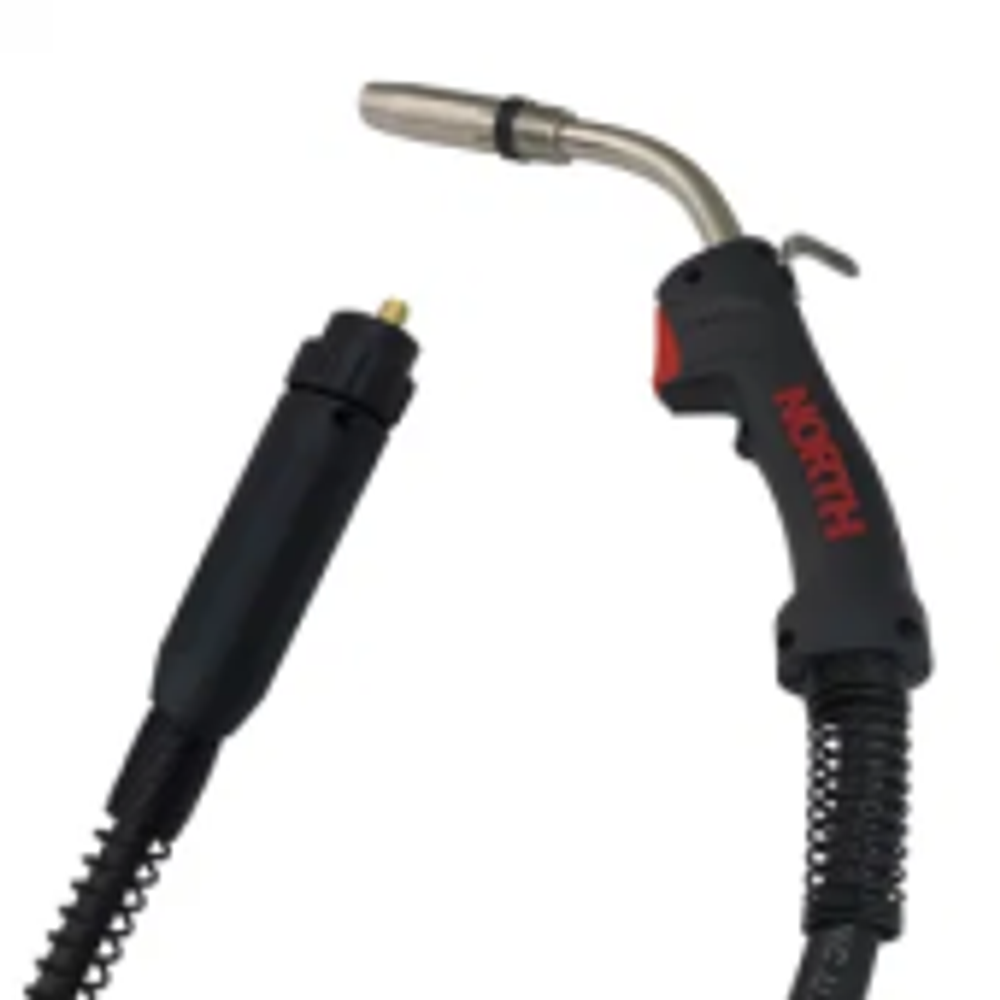

Горелка DW36 с воздушным охлаждением, длина 5 м (340/300A).
Горелка является комплектующим к полуавтомату ЕВМ Twinpulse 350.
Технические характеристики
|
Модель |
DW-36 | |
| Номинальный ток | CO2 | 340А |
| Газовая смесь | 300А | |
| ПВ | 60% | |
| Диаметр сварочной проволоки |
0,8-1,6 мм |
|
• Расходные материалы: расходные детали обработаны на станках с ЧПУ и полностью взаимозаменяемы с расходниками для горелок известных мировых производителей.
• Модули управления: к заказу доступны горелки с цифровым модулем управления режимом работы и дистанционной корректировки сварочных параметров. Исполнение: модуль с двумя кнопками и модуль с четырьмя кнопками и дисплеем.
• Рукоятка горелки: эргономичная, легкая и прочная конструкция рукоятки позволяет сварщику работать дольше, не чувствуя усталости.
• Пружинный кожух: пружины со стороны евроразъема и у основания рукоятки предотвращают перегиб кабелей шлангового пакета.
• Кнопка горелки: механизм кнопки оснащен пружинным контактом и микропереключателем с длительным сроком службы, который прошел испытания на минимум 200 000 циклов включения и выключения.
• Шланговый пакет: гибкий силовой кабель с высокой проводимостью помещен в прочную износостойкую оболочку и способен эффективно работать в сложных промышленных условиях.
• Разъём подключения: евроразъем горелки позволяет подключить ее к большинству современных сварочных аппаратов. Прочная пластиковая гайка с ребристой поверхностью надежно фиксирует евроразъем.
Модель
|
Горелки евростандарта |
DW-36-3 |
3м |
|
DW-36-4 |
4м |
|
|
DW-36-5 |
5м |
|
№ |
Наименование |
|
A |
Наконечник токопроводящий |
|
B |
Диффузор (газовый распределитель) |
|
С |
Свеча (латунная вставка под наконечник) |
|
D |
Сопло |
|
E |
Спираль под проволоку |
|
1 |
Гусак 50° |
|
2 |
Коннектор для соединения гусака с шланговым пакетом |
|
3 |
Подвесной крюк |
|
4 |
Рукоятка |
|
5 |
Кнопка горелки |
|
6 |
Передний пружинный кожух |
|
7 |
Шланговый пакет |
|
8 |
Задний пружинный кожух |
|
9 |
Кожух изоляции евроразъема горелки |
|
10 |
Винт М4х6 |
|
11 |
Гайка для фиксации горелки на евроразъеме |
|
12 |
Центральный евроразъем |
|
13 |
Уплотнительное кольцо 4x1 |
|
14 |
Гайка для фиксации ниппеля M10x1 |
