Описание
Машина контактной сварки ЕВМ МТП-35 - предназначена для контактной точечной сварки листов, прутков, проволоки из углеродистой и низколегированной, нержавеющей стали. Машина колонного типа с пневматическим приводом, радиальным ходом верхней консоли и микроконтроллерным управлением. Максимальная толщина свариваемых листов 3+3 мм, прутков 8+8 мм.
Для работы требуется водяное охлаждение электродов и консолей.
ОСОБЕННОСТИ
ОСНОВНЫЕ КОМПОНЕНТЫ
ПАНЕЛЬ УПРАВЛЕНИЯ
ОХЛАЖДЕНИЕ
Для охлаждения машины можно использовать открытый (возвратная вода выводится из системы) или замкнутый охлаждающий контур (блок водяного охлаждения), с условием, что соблюдаются требования к температуре и расходу воды на входе.
*Блок водяного охлаждения приобретается отдельно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
КОМПЛЕКТАЦИЯ
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Для работы требуется водяное охлаждение электродов и консолей. ОСОБЕННОСТИ
- Пневматический привод сжатия верхней консоли
- Микропроцессорное управление
- Радиальный ход консоли
- Водяное охлаждение консолей и электродов
- Мощность 35 кВА
- Максимальная толщина свариваемых листов: 3+3 мм
- Максимальная толщина свариваемых прутков: 8+8 мм
- Длина консолей 240 мм
ОСНОВНЫЕ КОМПОНЕНТЫ
 |
1 – Контроллер контактной сварки 2 – Главный выключатель 3 – Корпус аппарата 4 – Блок регулировки давления сжатого воздуха 5 – Устройство ввода сетевого кабеля 6 – Разъем подключения педали управления 7 – Разъемы для подключения шлангов охлаждения 8 – Держатели электродов (2 шт.) 9 – Электроды (2 шт.) 10 – Консоли (2 шт.) 11 – Педаль механическая |

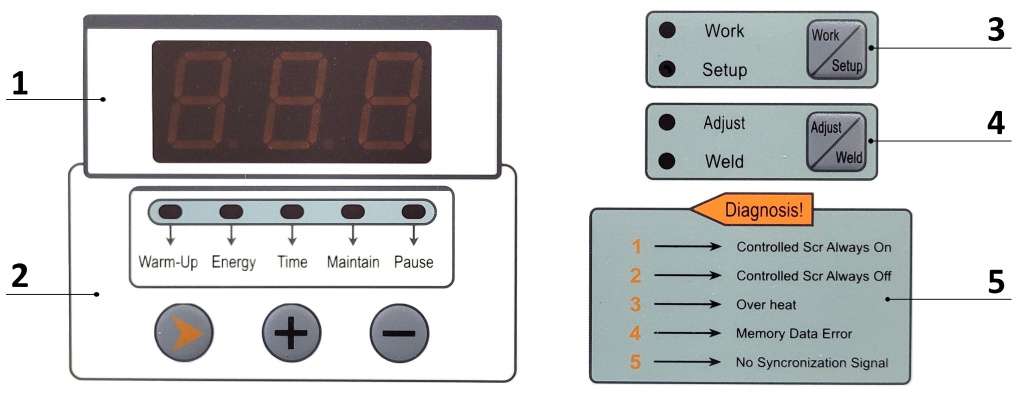

ПАНЕЛЬ УПРАВЛЕНИЯ
|
1 – Дисплей 2 – Панель установки сварочных параметров: · Предварительное сжатие · Сварочный ток · Время сварки · Выдержка · Пауза 3 – Панель выбора режима «Работа/Установка» 4 – Панель выбора режима «Настройка/Сварка» 5 - Панель «Неисправности» |
ОХЛАЖДЕНИЕ
Для охлаждения машины можно использовать открытый (возвратная вода выводится из системы) или замкнутый охлаждающий контур (блок водяного охлаждения), с условием, что соблюдаются требования к температуре и расходу воды на входе.
*Блок водяного охлаждения приобретается отдельно.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ |
| Модель | МТП-35 |
| Напряжение питающей сети, В | 380 (2 фазы) |
| Частота, Гц | 50 |
| Номинальная мощность, кВА | 35 |
| Максимальный первичный ток, А | 92 |
| Максимальный сварочный ток, А | 8000 |
| Номинальная продолжительность включения, % | 20 |
| Напряжение холостого хода, В | 3,8 |
| Максимальная толщина свариваемых листов, мм | 3,0 + 3,0 |
|
Максимальная толщина свариваемых прутков крестообразно, мм |
8,0 + 8,0 |
| Время точечной сварки, с | 0,02 - 5 |
| Вылет электродов, мм | 240 |
| Степень защиты | IP01 |
| Привод сжатия | Пневматический |
| Давление воздуха, Бар | 6 |
| Охлаждение консолей и электродов | Жидкостное |
| Расход охлаждающей жидкости, л/мин | 3 |
| Вес, кг | 115 |
| Размер, мм | 880х370х1080 |
КОМПЛЕКТАЦИЯ
- Машина МТП-35
- Педаль управления
- Электроды сварочные (установлены) – 2 шт.
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
| Электроды специальной формы (по запросу) |
|
| Блок водяного охлаждения СТ-10, 10 л |
|
Характеристики
Бренд
ЕВМ
Степень защиты
IP01
Напряжение холостого хода, В
3,8
Управление
Пневматическое
Артикул
1507102
Масса, кг
110
Серия
МТ / МТП
Страна
Китай
Напряжение питания, В
380
Потребляемая мощность, кВт
35
Тип оборудования
Машина контактной сварки
Габаритные размеры ДхШхВ
1080х370х880
