Описание

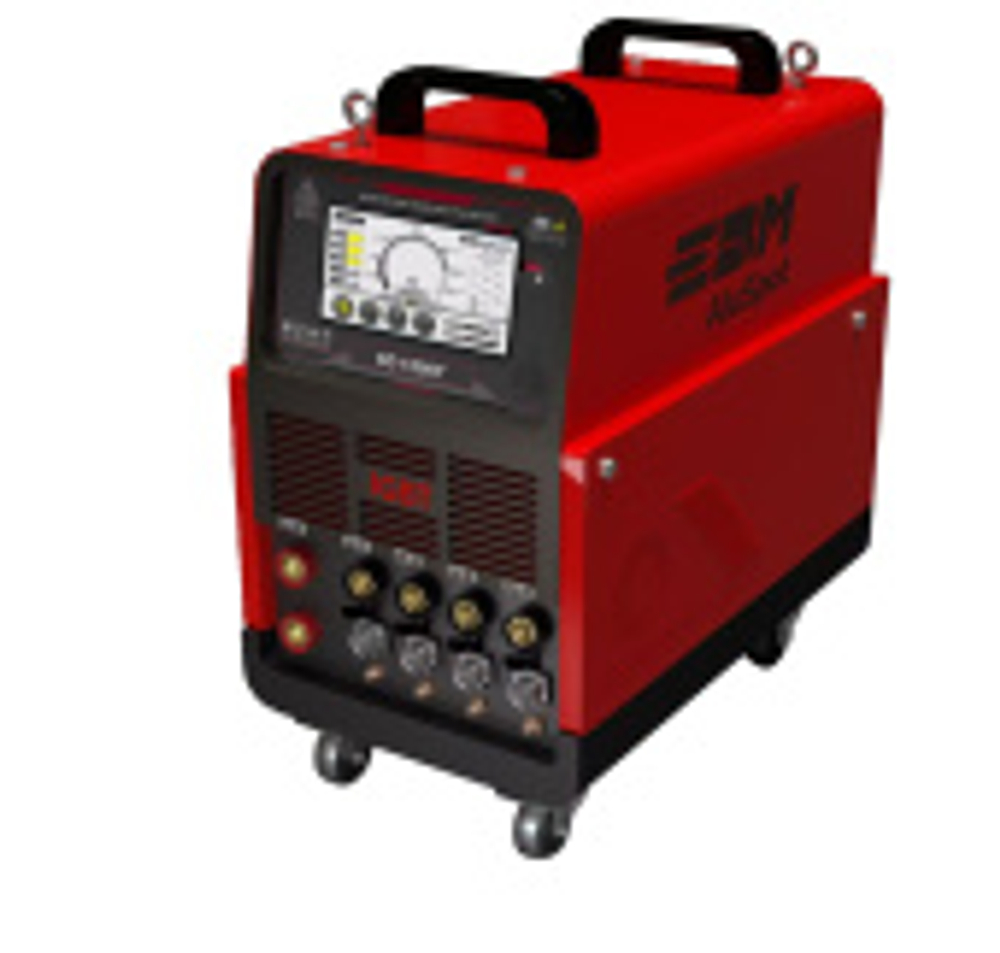

ЕВМ AluSpot 5000 - аппарат предназначен для эффективной сварки шпилек (болтов) из углеродистой стали, нержавеющей стали, меди, алюминия и их сплавов к металлическим основаниям.

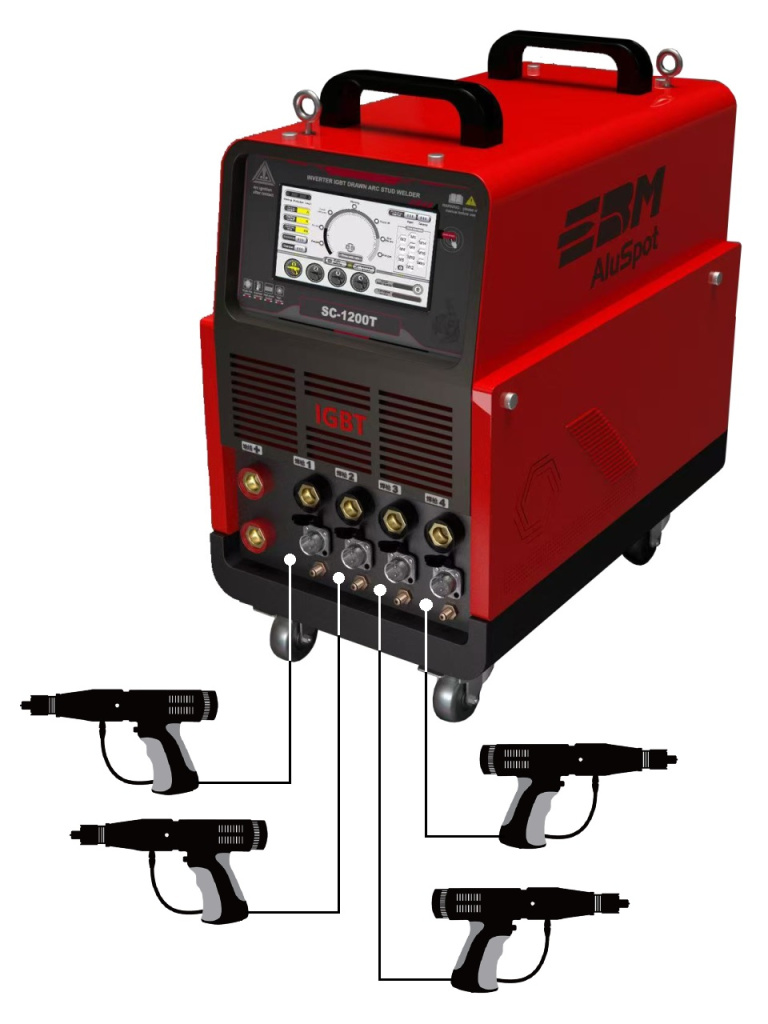

Основное преимущество аппарата — поддержка технологии MultiGun: к одному источнику питания можно подключить до четырёх сварочных пистолетов. Это позволяет организовать многопостовую работу, где несколько операторов могут вести сварку одновременно с одного аппарата, повышая общую производительность участка.
Ключевые преимущества и особенности:
- Высокая производительность: Короткое время сварки (0.01–3 сек.), скорость до 45 шпилек в минуту.
- Микропроцессорный контроль тока, времени и всех параметров сварки.
- Панель индикации и управления: Четкий дисплей с интуитивным управлением.
- Индикаторы состояния: Работы, перегрева, контакта «пистолет-деталь».
- Автоподбор параметров: После выбора диаметра шпильки и метода защиты система предлагает рекомендуемые настройки тока и времени, которые можно тонко настроить вручную.
- Функции проверки: «Проверка пистолета» (тест хода штока) и «Проверка газа» (тест solenoid valve).
- Счетчик: Поштучный подсчет сварок в пределах партии и общий нарастающий итог.
- Универсальность и гибкость:
- Сварка шпилек диаметром 3–12 мм.
- Два метода защиты шва: керамическим кольцом или в среде защитного газа (Ar/CO2).
- Режимы работы: Автоматический (основной) и Ручной.
- Полярность: Прямая для стали, обратная для алюминия.
- Отличное качество соединения:
- Высокая прочность сварного шва, сравнимая с прочностью основного металла.
- Минимальная деформация, отсутствие следов с обратной стороны пластины.
- Хорошая перпендикулярность шпильки.
- Эргономика и безопасность: Сниженный уровень дыма, дугового света и шума. Компактный и надежный пистолет.
- Возможность подключения 4-х пистолетов
Технические характеристики:
| Параметр |
Значение |
| Питание |
3~ AC 380В ±15% |
| Частота сети |
50/60 Гц |
| Потребляемая мощность |
51 кВА |
| Сварочный ток |
40 – 1200 А |
| Диаметр привариваемой шпильки |
3 – 12 мм |
| Время сварки |
0.01 – 3.0 сек. |
| Скорость сварки |
10 – 45 шт./мин |
| Напряжение холостого хода |
108 В |
| Класс изоляции |
F |
| Степень защиты IP |
IP21S |
| Габариты (Д х Ш х В) |
740 × 420 × 700 мм |
| Вес |
55 кг |
Области применения
Аппарат идеально подходит для задач, требующих быстрого, прочного и эстетичного крепления шпилек:
- Строительство: Металлоконструкции, фасады, кровельные работы.
- Машиностроение: Станкостроение, производство оборудования, автомобилестроение.
- Судостроение и вагоностроение.
- Производство вентиляционного оборудования, котлов, щитов управления.
- Любые монтажные и сборочные работы с металлом.
Рекомендуемые параметры сварки (ориентир)
| Диаметр шпильки (мм) | Сварочный ток (А) | Время сварки (сек) | Скорость (шт/мин) |
|---|---|---|---|
| 6 | 480 | 0.12 | 25 |
| 8 | 640 | 0.16 | 25 |
| 10 | 800 | 0.20 | 25 |
| 12 | 960 | 0.24 | 16 |
Комплектация:
- Сварочный источник питания ЕВМ AluSpot 5000
- Сварочный пистолет для короткого цикла.
- Кабель заземления (2 шт. для улучшения контакта).
- Кабель управления.
- Комплект запасных частей и аксессуаров для пистолета (цанги, переходные втулки, возвратная пружина и пр.).
- Инструкция по эксплуатации.
Характеристики
Бренд
ЕВМ
Цвет
red
Степень защиты
IP21S
Напряжение холостого хода, В
108
Артикул
1507195
Масса, кг
55
Серия
AluSpot
Напряжение питания, В
3PH~380V
Сварочный ток, А
40-1200
Габаритные размеры ДхШхВ
740*420*700
Колебания напряжения сети, %
10
Диаметр привариваемых шпилек, мм
3-12
Время точечной сварки, мс
10-3000
Скорость сварки, шт./мин
10-45
